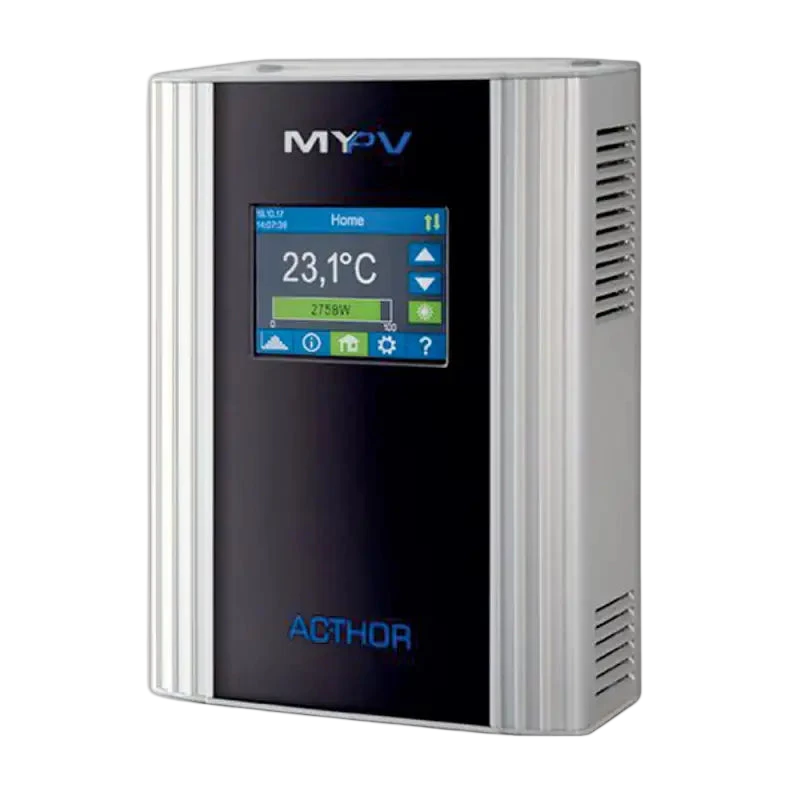

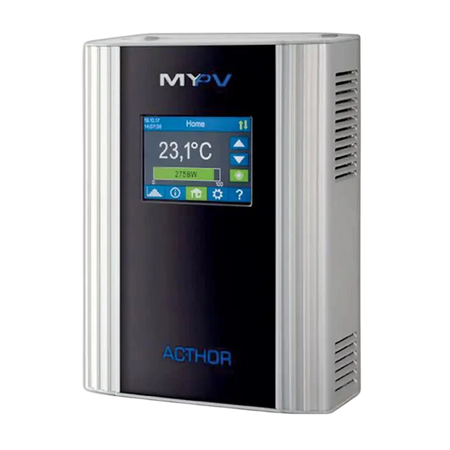

my-PV AC-THOR 9S stufenloser Heizstabregler
Normaler Preis
€1.046,01
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Bis zu 9 kW stufenlos geregelt:
Drei Ausgänge mit jeweils bis zu 3 kW ermöglichen eine fein abgestufte Nutzung verfügbarer Energie für Warmwasser und elektrische Wärme. -
Drei regelbare Ausgänge:
Der AC•THOR 9s kann je nach Betriebsart einen dreiphasigen Heizstab mit gemeinsamem Neutralleiter oder mehrere einphasige Wärmequellen ansteuern. -
Systemoffene Einbindung:
Neben dem my-PV WiFi Meter unterstützt my-PV verschiedene kompatible Wechselrichter-, Batteriespeicher- und Energiemanagementsysteme.
Beschreibung
Der my-PV AC•THOR 9s ist ein dreiphasig angeschlossener Photovoltaik Power-Manager mit drei regelbaren Ausgängen und bis zu 9 kW Gesamtleistung. Jeder Ausgang kann bis 3 kW stufenlos ansteuern; damit lassen sich ein dreiphasiger Heizstab mit gemeinsamem Neutralleiter oder mehrere einphasige Wärmequellen passend zum vorgesehenen Betriebsmodus regeln.
Die Energieflussinformation kann unter anderem vom my-PV WiFi Meter oder von kompatiblen externen Systemen kommen. my-PV beschreibt Anwendungen für Warmwasser, Pufferspeicher und elektrische Raumheizung sowie die Kombination mit kompatiblen Batteriespeichern und Energiemanagementsystemen.
Der Netzanschluss erfolgt dreiphasig mit Neutralleiter. Die aktuelle my-PV Montageanleitung nennt eine Absicherung mit 3 × 16 A. Ethernet RJ45, RS485, potentialfreier Eingang sowie PWM-Ein- und -Ausgang stehen für die Systemintegration zur Verfügung.
Die Energieflussinformation kann unter anderem vom my-PV WiFi Meter oder von kompatiblen externen Systemen kommen. my-PV beschreibt Anwendungen für Warmwasser, Pufferspeicher und elektrische Raumheizung sowie die Kombination mit kompatiblen Batteriespeichern und Energiemanagementsystemen.
Der Netzanschluss erfolgt dreiphasig mit Neutralleiter. Die aktuelle my-PV Montageanleitung nennt eine Absicherung mit 3 × 16 A. Ethernet RJ45, RS485, potentialfreier Eingang sowie PWM-Ein- und -Ausgang stehen für die Systemintegration zur Verfügung.
⚙️ Technische Daten
Gesamtleistung: max. 9.000 W
Ausgänge: 3 regelbare Ausgänge
OUT-1: 0–3.000 W stufenlos
OUT-2: 0–3.000 W stufenlos oder 230 V geschaltet
OUT-3: 0–3.000 W stufenlos oder 230 V geschaltet
Netzspannung: 3 × 230 V, 45–65 Hz
Netzanschluss: dreiphasig mit Neutralleiter
Absicherung: 3 × 16 A, Auslösecharakteristik B oder C
Verbraucheranschlüsse: Steckkontakte für ohmsche Lasten
Relaisausgang: 230 VAC, max. 16 A
Schnittstellen: Ethernet RJ45, RS485, potentialfreier Eingang, PWM-out, PWM-in
Temperatursensor: my-PV Temperatursensor digital, 5 m
Display: Farb-Grafik-Touchscreen 2,83 Zoll
Schutzart: IP20
Abmessungen: 135 × 195 × 65 mm
Gewicht: 1,3 kg ohne Wandhalterung
Betriebstemperatur: 0–40 °C
Standby-Verbrauch: < 2 W
Wirkungsgrad gesamt: > 99 % bei Nennleistung
Ausgänge: 3 regelbare Ausgänge
OUT-1: 0–3.000 W stufenlos
OUT-2: 0–3.000 W stufenlos oder 230 V geschaltet
OUT-3: 0–3.000 W stufenlos oder 230 V geschaltet
Netzspannung: 3 × 230 V, 45–65 Hz
Netzanschluss: dreiphasig mit Neutralleiter
Absicherung: 3 × 16 A, Auslösecharakteristik B oder C
Verbraucheranschlüsse: Steckkontakte für ohmsche Lasten
Relaisausgang: 230 VAC, max. 16 A
Schnittstellen: Ethernet RJ45, RS485, potentialfreier Eingang, PWM-out, PWM-in
Temperatursensor: my-PV Temperatursensor digital, 5 m
Display: Farb-Grafik-Touchscreen 2,83 Zoll
Schutzart: IP20
Abmessungen: 135 × 195 × 65 mm
Gewicht: 1,3 kg ohne Wandhalterung
Betriebstemperatur: 0–40 °C
Standby-Verbrauch: < 2 W
Wirkungsgrad gesamt: > 99 % bei Nennleistung
📦 Lieferumfang
1 × my-PV AC•THOR 9s
1 × my-PV Temperatursensor, 5 m
1 × my-PV Temperatursensor, 5 m
🔒 Garantie
Garantie laut den vorliegenden my-PV-Produktangaben: 2 Jahre.
Es gelten die jeweils aktuellen Garantie-, Gewährleistungs- und Servicebedingungen von my-PV.
Maßgeblich sind die zum Kaufzeitpunkt gültigen Garantiebedingungen und Anspruchsvoraussetzungen des Herstellers.
Es gelten die jeweils aktuellen Garantie-, Gewährleistungs- und Servicebedingungen von my-PV.
Maßgeblich sind die zum Kaufzeitpunkt gültigen Garantiebedingungen und Anspruchsvoraussetzungen des Herstellers.
🔌 Kompatibel mit
Für ohmsche Wärmequellen in den von my-PV vorgesehenen Betriebsarten, darunter dreiphasige Heizstäbe mit gemeinsamem Neutralleiter oder bis zu drei einphasige Heizstäbe. Zur Überschusserfassung kann unter anderem der my-PV WiFi Meter oder ein von my-PV unterstütztes externes System dienen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wie verteilt der AC•THOR 9s seine Leistung auf die Ausgänge?
Der AC•THOR 9s besitzt drei Ausgänge mit jeweils bis zu 3.000 W. Je nach Betriebsart können damit ein dreiphasiger Heizstab mit gemeinsamem Neutralleiter oder mehrere einphasige Wärmequellen geregelt werden.
Welche Netzabsicherung nennt my-PV für den AC•THOR 9s?
Die aktuelle my-PV Montageanleitung nennt für den dreiphasigen Netzanschluss mit Neutralleiter eine Absicherung von 3 × 16 A mit Auslösecharakteristik B oder C.
Kann der AC•THOR 9s mit dem my-PV WiFi Meter arbeiten?
Ja. my-PV führt den WiFi Meter als Signalquelle. Für eine Modbus-RTU-Anbindung gelten die aktuellen my-PV Voraussetzungen zu WiFi-Meter-Seriennummer, Firmware und RS485-Verdrahtung.
