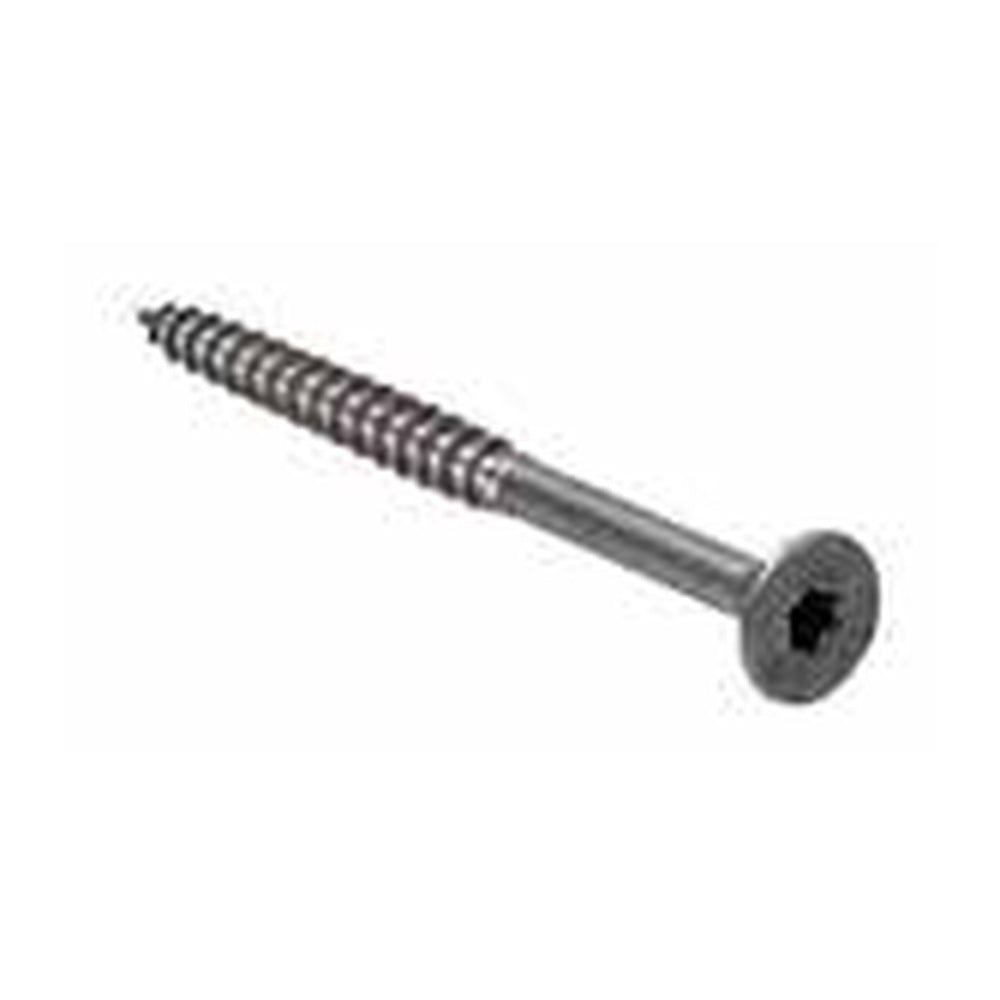

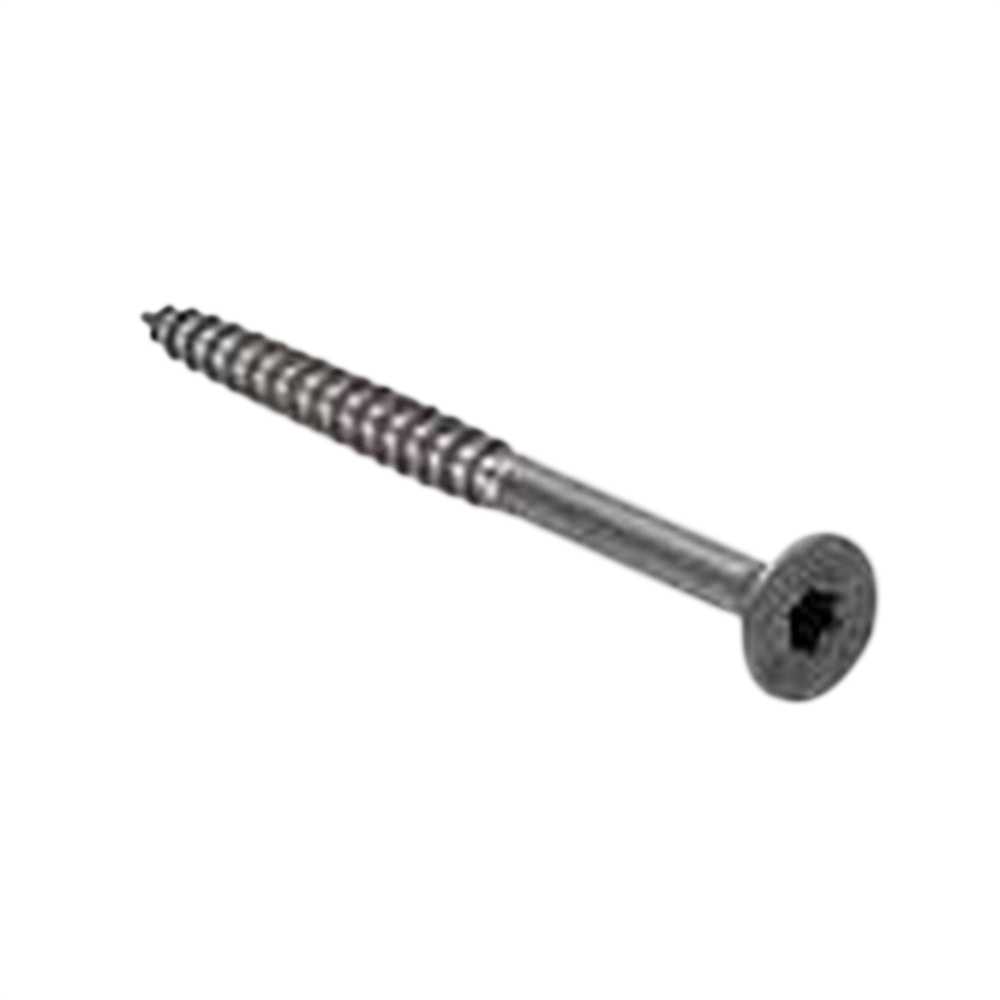

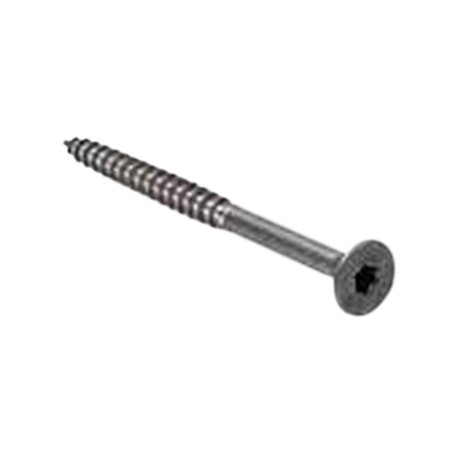

novotegra Befestigungsschraube Stütze Gründach 6 × 80
Normaler Preis
€0,30
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Befestigung am Plattenraster:
Die Schraube sichert die Stütze an den vier vorgesehenen Punkten der Substratplatte. -
Versenkter Schraubenkopf:
Der Senkkopf ist auf die vorgesehenen Aufnahmen am Stützenfuß abgestimmt.
Beschreibung
Die novotegra Befestigungsschraube 6 × 80 mm verbindet die hohe oder tiefe Gründach-Modulstütze mit der Substratplatte. Sie besteht aus verzinktem Stahl und besitzt einen Senkkopf mit TX-25-Antrieb. Für jede Stütze sieht die Montageanleitung vier Schrauben an den vorgegebenen Befestigungsstellen vor.
Diese Verbindung liegt am Stützenfuß. Sie ist vom M12-Anschluss der C-Schiene oben an der Stütze zu unterscheiden. Geliefert wird eine einzelne Schraube; die erforderliche Gesamtzahl ergibt sich aus der Anzahl der Stützen. Die Verschraubung ersetzt nicht die anschließend nach Planung aufzubringende Ballastierung mit Substrat beziehungsweise zusätzlichen Steinen.
Diese Verbindung liegt am Stützenfuß. Sie ist vom M12-Anschluss der C-Schiene oben an der Stütze zu unterscheiden. Geliefert wird eine einzelne Schraube; die erforderliche Gesamtzahl ergibt sich aus der Anzahl der Stützen. Die Verschraubung ersetzt nicht die anschließend nach Planung aufzubringende Ballastierung mit Substrat beziehungsweise zusätzlichen Steinen.
⚙️ Technische Daten
Bauteil: Befestigungsschraube Stütze Gründach
Artikelnummer: 03-001493
Durchmesser × Länge: 6 × 80 mm
Werkstoff: Stahl, verzinkt
Kopfform: Senkkopf
Antrieb: TX 25
Verbindung: Gründach-Modulstütze an Substratplatte
Schraubenbedarf: 4 Stück je Stütze nach Montageanleitung
Schienenanschluss M12: separate Verbindung
Artikelnummer: 03-001493
Durchmesser × Länge: 6 × 80 mm
Werkstoff: Stahl, verzinkt
Kopfform: Senkkopf
Antrieb: TX 25
Verbindung: Gründach-Modulstütze an Substratplatte
Schraubenbedarf: 4 Stück je Stütze nach Montageanleitung
Schienenanschluss M12: separate Verbindung
📦 Lieferumfang
1 × novotegra Befestigungsschraube Stütze Gründach 6 × 80 mm
🔒 Garantie
12 Jahre Herstellergarantie ab Installation für Endkunden bei Eigenbedarf, vorbehaltlich der Garantiebedingungen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für die Befestigung der hohen und tiefen novotegra Gründach-Modulstützen an der Substratplatte. Vier Schrauben 6 × 80 mm je Stütze; nicht für den separaten M12-Schienenanschluss.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wie viele Schrauben werden je Gründachstütze benötigt?
Die Gründach-Montageanleitung nennt vier Schrauben 6 × 80 mm pro Stütze. Dieser Artikel ist eine einzelne Schraube und kein Vierer-Set.
Wird damit auch die C-Schiene auf der Stütze befestigt?
Nein. Die Schraube 6 × 80 mm verbindet den Stützenfuß mit der Substratplatte. Oben wird die C-Schiene am M12-Anschluss mit der vorgesehenen Sicherungs-Flanschmutter befestigt.
