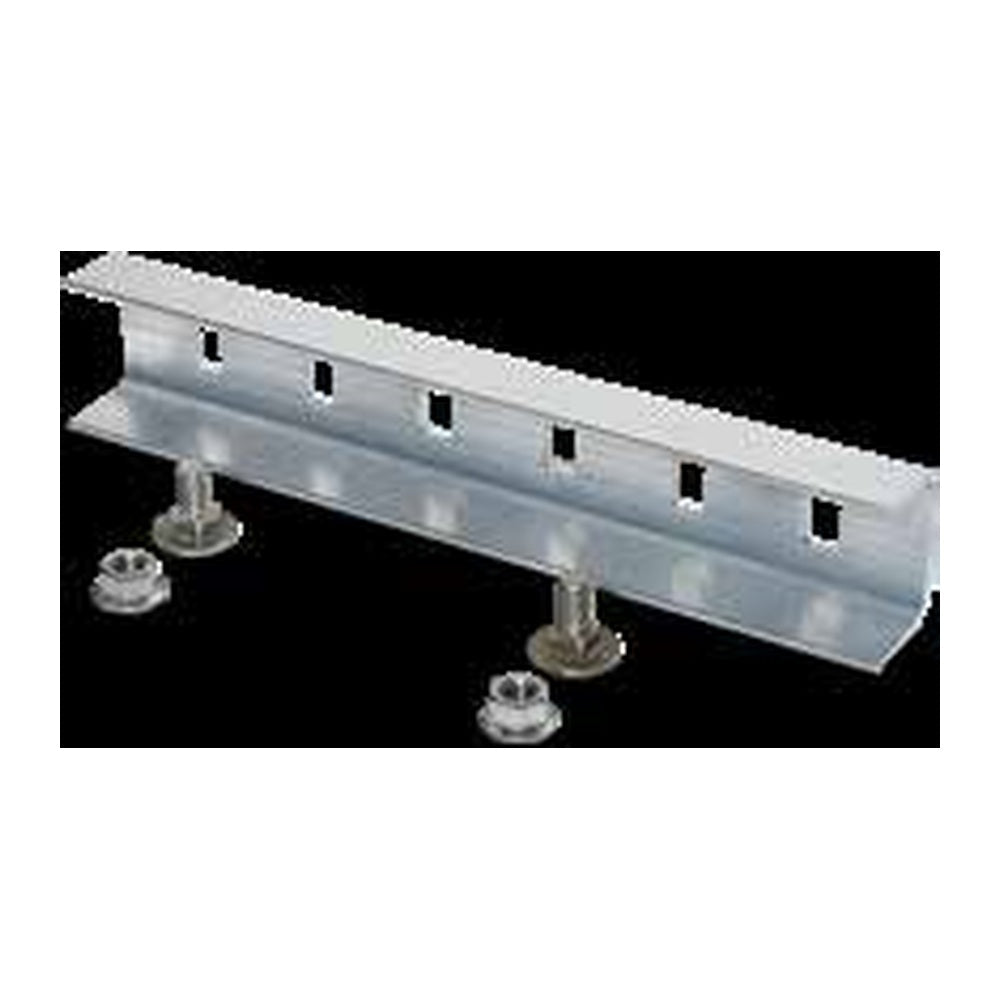

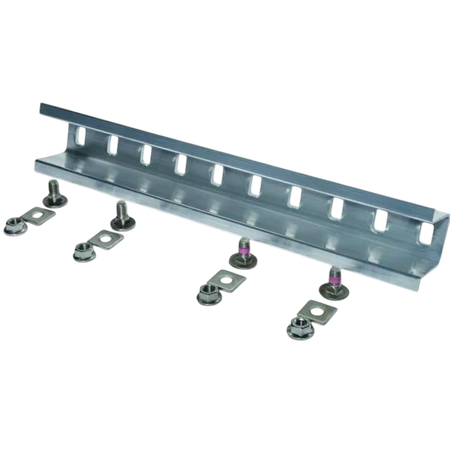

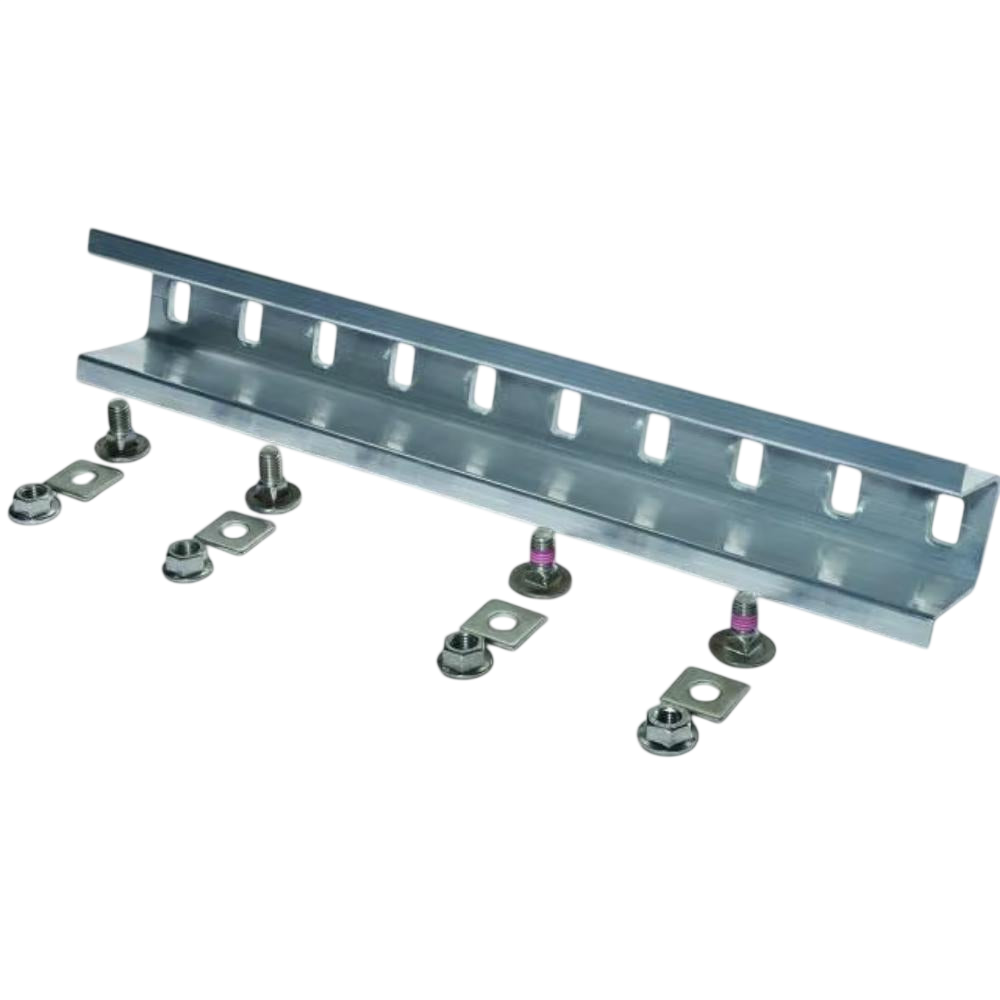

novotegra Loslager C-Schienen
Normaler Preis
€9,45
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Temperaturbedingte Bewegung berücksichtigen:
Das Loslager ermöglicht die vorgesehene thermische Trennung im C-Schienenstrang, statt die Trennstelle mit einem gewöhnlichen starren Verbinder zu überbrücken. -
Von oben zugänglicher Anschluss:
Vier Flachrundschrauben mit Sperrzahnmuttern bilden den außenliegenden Anschluss. Die Verschraubung lässt sich von der Oberseite der Schienen bearbeiten. -
Profilbezogene Loslager:
Für C38, C47, C71 und C95 stehen eigene Ausführungen bereit, damit das Verbindungsprofil zur tatsächlich eingesetzten Schiene passt.
Beschreibung
Die novotegra Loslager verbinden C-Schienen an den dafür vorgesehenen thermischen Trennstellen. Anders als ein starrer Schienenverbinder berücksichtigen sie die Längenänderung des Schienenstrangs bei Temperaturwechseln. Jede Ausführung ist einer bestimmten Profilgröße zugeordnet: C38, C47, C71 oder C95.
Der außenliegende Verbinder wird mit vier Flachrundschrauben und Sperrzahnmuttern montiert. Seine Länge richtet sich nach der gewählten Schiene. Lage der Trennstelle, Schienenabstand und Verschraubung müssen dem jeweiligen novotegra-Montagedetail entsprechen, damit die Bewegungsfunktion erhalten bleibt. Ein Loslager macht daher weder beliebig lange Modulfelder noch das Überbrücken sämtlicher Trennstellen durch Module zulässig.
Der außenliegende Verbinder wird mit vier Flachrundschrauben und Sperrzahnmuttern montiert. Seine Länge richtet sich nach der gewählten Schiene. Lage der Trennstelle, Schienenabstand und Verschraubung müssen dem jeweiligen novotegra-Montagedetail entsprechen, damit die Bewegungsfunktion erhalten bleibt. Ein Loslager macht daher weder beliebig lange Modulfelder noch das Überbrücken sämtlicher Trennstellen durch Module zulässig.
⚙️ Technische Daten
Funktion: Loslager am thermischen Schienenstoß
Schienenzuordnung: C38, C47, C71 oder C95, jeweils profilgleich
Loslager C38: Länge 325 mm
Loslager C47: Länge 325 mm
Loslager C71: Länge 490 mm
Loslager C95: Länge 500 mm
Bauart: außenliegend
Verschraubung: 4 Flachrundschrauben mit Sperrzahnmuttern; SW 18
Werkstoff: Aluminium und Edelstahl A2
Montagebedingung: Trennstellen und Verschraubung nach der zugehörigen Systemanleitung
Schienenzuordnung: C38, C47, C71 oder C95, jeweils profilgleich
Loslager C38: Länge 325 mm
Loslager C47: Länge 325 mm
Loslager C71: Länge 490 mm
Loslager C95: Länge 500 mm
Bauart: außenliegend
Verschraubung: 4 Flachrundschrauben mit Sperrzahnmuttern; SW 18
Werkstoff: Aluminium und Edelstahl A2
Montagebedingung: Trennstellen und Verschraubung nach der zugehörigen Systemanleitung
📦 Lieferumfang
1 × Loslager-Set für die gewählte C-Schiene, bestehend aus Verbindungsprofil, 4 Flachrundschrauben und 4 Sperrzahnmuttern
🔒 Garantie
12 Jahre novotegra-Produktgarantie ab Installation für Endkunden im Geltungsbereich der Herstellerbedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Profilgebundenes Loslager für die jeweils gleich bezeichnete novotegra C-Schiene. Trennstellen, Schienenabstände und Verschraubung müssen dem konkreten Montageplan entsprechen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Warum ist ein Loslager nicht dasselbe wie ein normaler C-Schienenverbinder?
Der normale Verbinder stellt den Längsstoß her. Das Loslager ist für eine thermische Trennstelle ausgelegt und muss so montiert werden, dass die vorgesehene Bewegung bei Temperaturwechseln möglich bleibt.
Kann ich ein C47-Loslager auch für C71 verwenden?
Nein. Die angebotenen Loslager sind profilbezogen. Für C71 ist die entsprechende C71-Ausführung vorgesehen; ein ähnlicher Schienenaufbau reicht für die Austauschbarkeit nicht aus.
