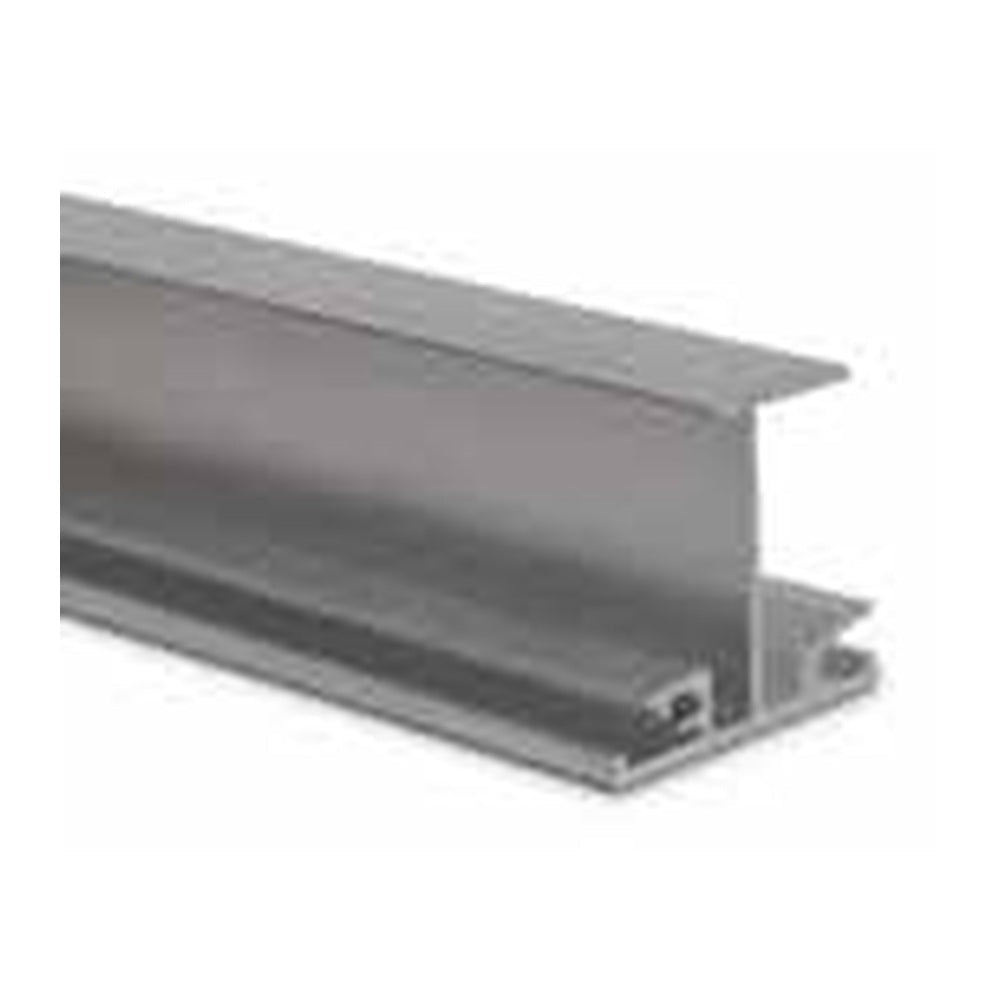

novotegra Einlegeschienen
Normaler Preis
€80,24
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Rahmen entlang der Schiene aufnehmen:
Das Einlegeprofil unterstützt den Modulrahmen über die vorgesehene Kante statt über einzelne Klemmstellen. -
Modulrahmen ohne zusätzliche Klemmstücke einlegen:
Die passende Profilaufnahme übernimmt die Rahmenhalterung im Einlegesystem; seitliche Randanschläge begrenzen das Modulwandern. -
Helle oder dunkle Schienenlinie:
Die blanken und schwarz eloxierten Profile ermöglichen eine Oberflächenwahl passend zum vorgesehenen Modulbild.
Beschreibung
Die novotegra Einlegeschienen nehmen gerahmte Solarmodule entlang der vorgesehenen Rahmenkante auf. Statt einer punktuellen Befestigung durch Modulklemmstücke liegt der Rahmen im passenden Einlegeprofil. Das System benötigt dafür die zur Unterkonstruktion vorgesehenen Halter, Schienenverbinder und seitlichen Randanschläge.
Angeboten werden 5,40 m lange Schienen für 30 oder 35 mm Modulrahmenhöhe, jeweils blank oder schwarz eloxiert. Die Profilgröße ist exakt zur Rahmenhöhe zu wählen und nicht als stufenloser Klemmbereich zu verstehen. Ob ein bestimmtes Modul eingelegt werden darf, hängt zusätzlich von dessen Montagefreigabe, Rahmengeometrie und der konkreten Systemplanung ab.
Angeboten werden 5,40 m lange Schienen für 30 oder 35 mm Modulrahmenhöhe, jeweils blank oder schwarz eloxiert. Die Profilgröße ist exakt zur Rahmenhöhe zu wählen und nicht als stufenloser Klemmbereich zu verstehen. Ob ein bestimmtes Modul eingelegt werden darf, hängt zusätzlich von dessen Montagefreigabe, Rahmengeometrie und der konkreten Systemplanung ab.
⚙️ Technische Daten
Funktion: Aufnahme gerahmter Module im Einlegesystem
Länge aller angebotenen Schienen: 5,40 m
Profilbreite: 56 mm
ES 30: für 30 mm Modulrahmenhöhe; blank oder schwarz eloxiert
ES 35: für 35 mm Modulrahmenhöhe; blank oder schwarz eloxiert
Werkstoff: Aluminium
Befestigung: an den zum konkreten Aufbau passenden Kreuzschienenverbindern oder Trapezklammern
Modulvoraussetzung: Freigabe für Einlegemontage und passende Rahmengeometrie
Seitlicher Abschluss: zugehörige Randanschläge nach Systemanleitung
Länge aller angebotenen Schienen: 5,40 m
Profilbreite: 56 mm
ES 30: für 30 mm Modulrahmenhöhe; blank oder schwarz eloxiert
ES 35: für 35 mm Modulrahmenhöhe; blank oder schwarz eloxiert
Werkstoff: Aluminium
Befestigung: an den zum konkreten Aufbau passenden Kreuzschienenverbindern oder Trapezklammern
Modulvoraussetzung: Freigabe für Einlegemontage und passende Rahmengeometrie
Seitlicher Abschluss: zugehörige Randanschläge nach Systemanleitung
📦 Lieferumfang
1 × novotegra Einlegeschiene mit 5,40 m Länge für die gewählte Modulrahmenhöhe und Oberfläche
🔒 Garantie
12 Jahre novotegra-Produktgarantie ab Installation für Endkunden im Geltungsbereich der Herstellerbedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
ES 30 für 30 mm, ES 35 für 35 mm Modulrahmenhöhe. Zusätzlich sind die Einlegefreigabe des konkreten Moduls, dessen Rahmengeometrie und die vorgesehenen Systembefestigungen erforderlich.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Passt ES 35 auch zu einem Modul mit 30 mm Rahmenhöhe?
Die Ausführungen sind jeweils auf die angegebene Rahmenhöhe abgestimmt. Für einen 30-mm-Rahmen ist die entsprechende ES-30-Ausführung auszuwählen, nicht pauschal das größere Profil.
Darf jedes gerahmte Solarmodul eingelegt werden?
Nein. Neben der passenden Rahmenhöhe müssen die Rahmengeometrie und die Montagefreigabe des konkreten Moduls zur Einlegemontage passen. Die Rahmenhöhe allein bestätigt keine vollständige Modulfreigabe.
