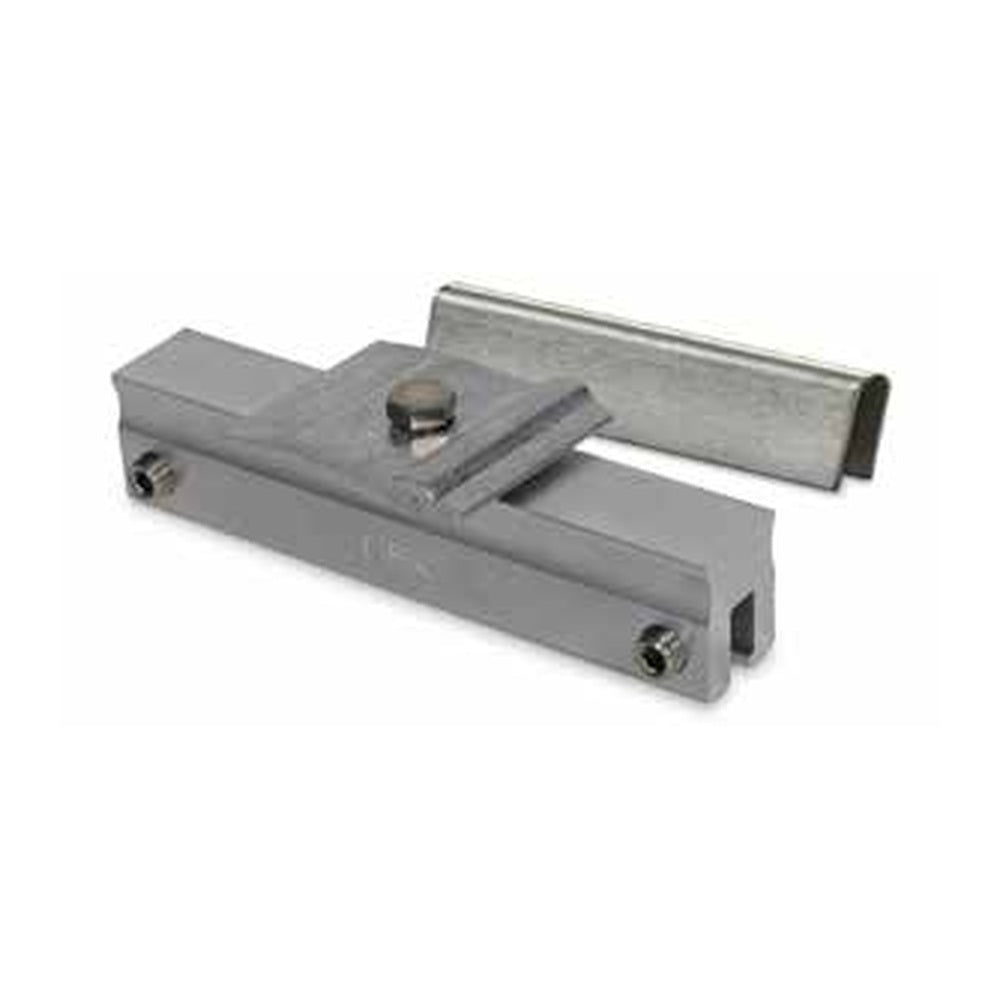

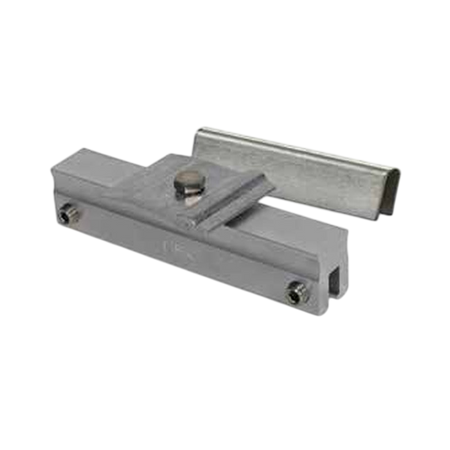

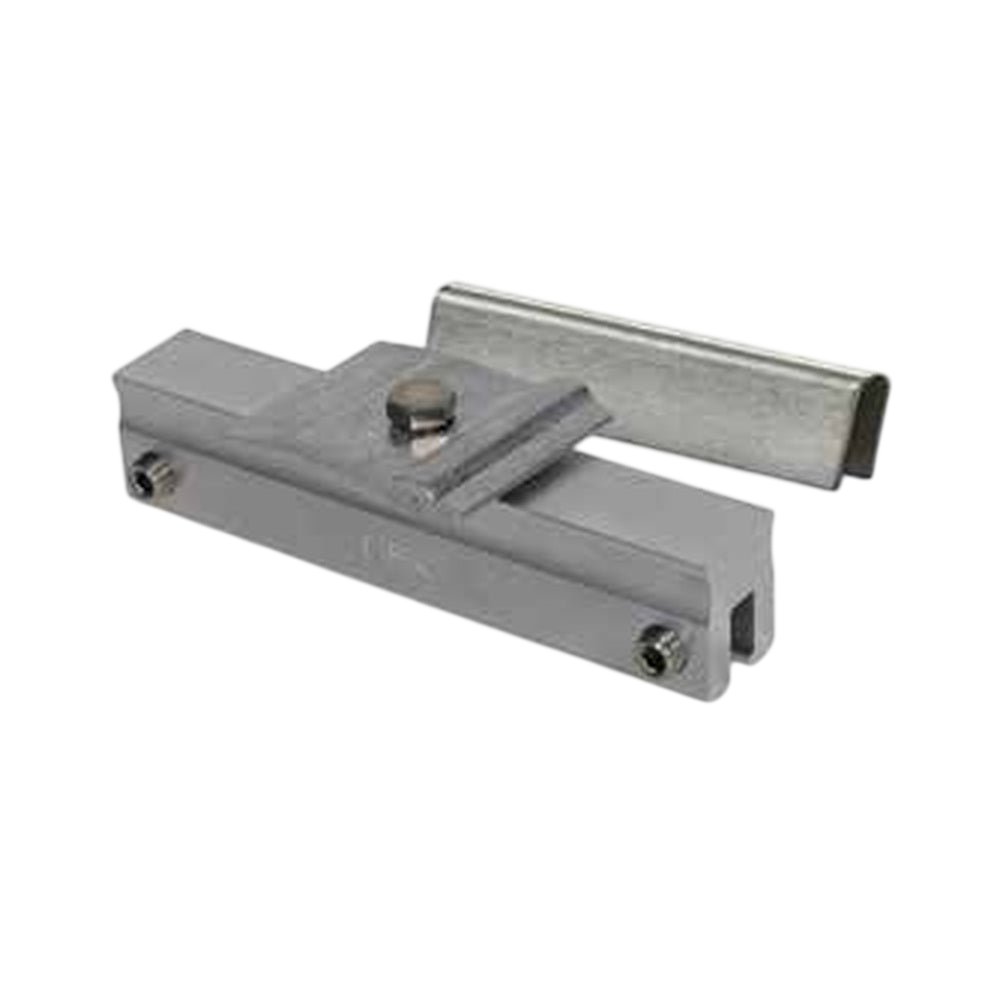

novotegra Stehfalzklemmen
Normaler Preis
€5,82
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Schienensystem passend auswählbar:
Die 30-mm-Ausführung ist für C-Schienen vorgesehen, die 150-mm-ES-Ausführung für den direkten Anschluss von Einlegeschienen. -
Kupferdächer separat berücksichtigt:
Für Kupferdächer stehen eigene Sets mit Edelstahlsattel zur Verfügung, statt die Standardklemme pauschal für jede Metalldeckung freizugeben. -
Falzspezifische Dachanbindung:
Die Klemme bindet die Unterkonstruktion an den vorgesehenen Stehfalz an und vermeidet eine unspezifische Universalbefestigung für unterschiedliche Falzformen.
Beschreibung
Die novotegra Stehfalzklemmen verbinden die PV-Unterkonstruktion direkt mit geeigneten Stehfalzdächern. Die 30-mm-Ausführung M8 besitzt eine Sperrzahnmutter SW 18 für die Befestigung von C-Schienen. Die 150-mm-Ausführung ES M8 ist mit Kreuzschienenverbinder ES und Sechskantschraube vorkonfektioniert und dient dem direkten Anschluss von Einlegeschienen.
Für Kupferdächer stehen jeweils eigene Sets mit Edelstahlsattel zur Verfügung. Standard- und Kupferausführung sowie C- und Einlegeschienenanschluss müssen passend zur Dachdeckung und zum geplanten Schienensystem gewählt werden; die Varianten sind nicht nur unterschiedliche Längen desselben Anschlusses.
Für Kupferdächer stehen jeweils eigene Sets mit Edelstahlsattel zur Verfügung. Standard- und Kupferausführung sowie C- und Einlegeschienenanschluss müssen passend zur Dachdeckung und zum geplanten Schienensystem gewählt werden; die Varianten sind nicht nur unterschiedliche Längen desselben Anschlusses.
⚙️ Technische Daten
Bauteil: Falzklemme für Stehfalzdächer
Material: Aluminium / V2A
03-000219: M8, 7,4 × 30 × 17 mm; Anschluss C-Schiene über Sperrzahnmutter SW 18
03-000369: wie 03-000219, als Kupferdach-Set mit Edelstahlsattel
03-001028: 150 ES M8, 7,4 × 150 × 17 mm; vorkonfektioniert zur direkten Befestigung von Einlegeschienen
03-001466: wie 03-001028, als Kupferdach-Set mit Edelstahlsattel
Madenschrauben-Antrieb: Innensechskant SW 5 bei der 150-ES-Ausführung
Material: Aluminium / V2A
03-000219: M8, 7,4 × 30 × 17 mm; Anschluss C-Schiene über Sperrzahnmutter SW 18
03-000369: wie 03-000219, als Kupferdach-Set mit Edelstahlsattel
03-001028: 150 ES M8, 7,4 × 150 × 17 mm; vorkonfektioniert zur direkten Befestigung von Einlegeschienen
03-001466: wie 03-001028, als Kupferdach-Set mit Edelstahlsattel
Madenschrauben-Antrieb: Innensechskant SW 5 bei der 150-ES-Ausführung
📦 Lieferumfang
1 × novotegra Stehfalzklemmen-Set in der gewählten Ausführung
🔒 Garantie
12 Jahre Herstellergarantie ab Installation gemäß den Garantiebedingungen von novotegra. Nichtmetallische Bauteile ohne Einfluss auf die Tragfähigkeit sind ausgenommen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Kompatibel mit dem novotegra Blechfalzdachsystem. Die benötigte Profil- oder Bauteilgröße wird über die angebotene Produktvariante gewählt.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Ausführung brauche ich für C- oder Einlegeschienen?
Für C-Schienen ist das 30-mm-Set M8 vorgesehen. Für Einlegeschienen wird die 150-mm-Ausführung ES M8 mit vorkonfektioniertem Kreuzschienenverbinder verwendet.
Wann ist die Kupfer-Ausführung erforderlich?
Für Stehfalzdächer aus Kupfer weist novotegra eigene Sets mit Edelstahlsattel aus. Die normale Ausführung sollte dafür nicht pauschal als gleichwertig angenommen werden.
