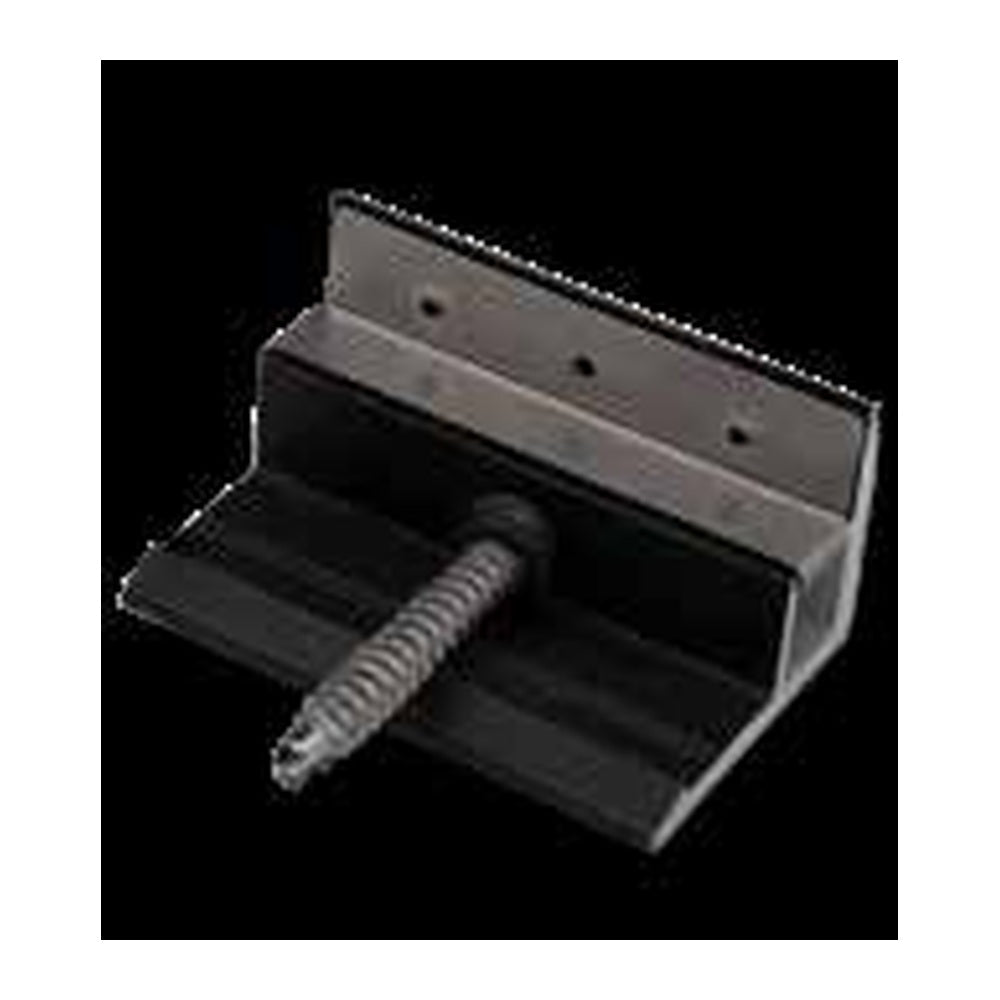

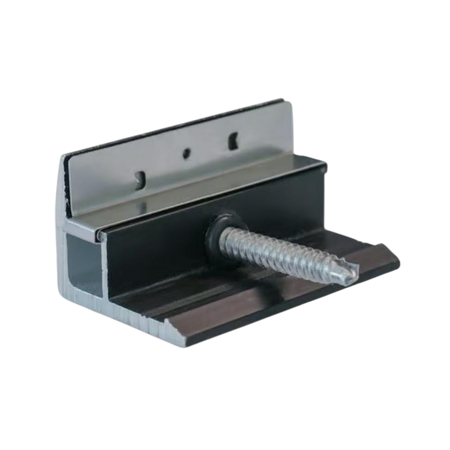

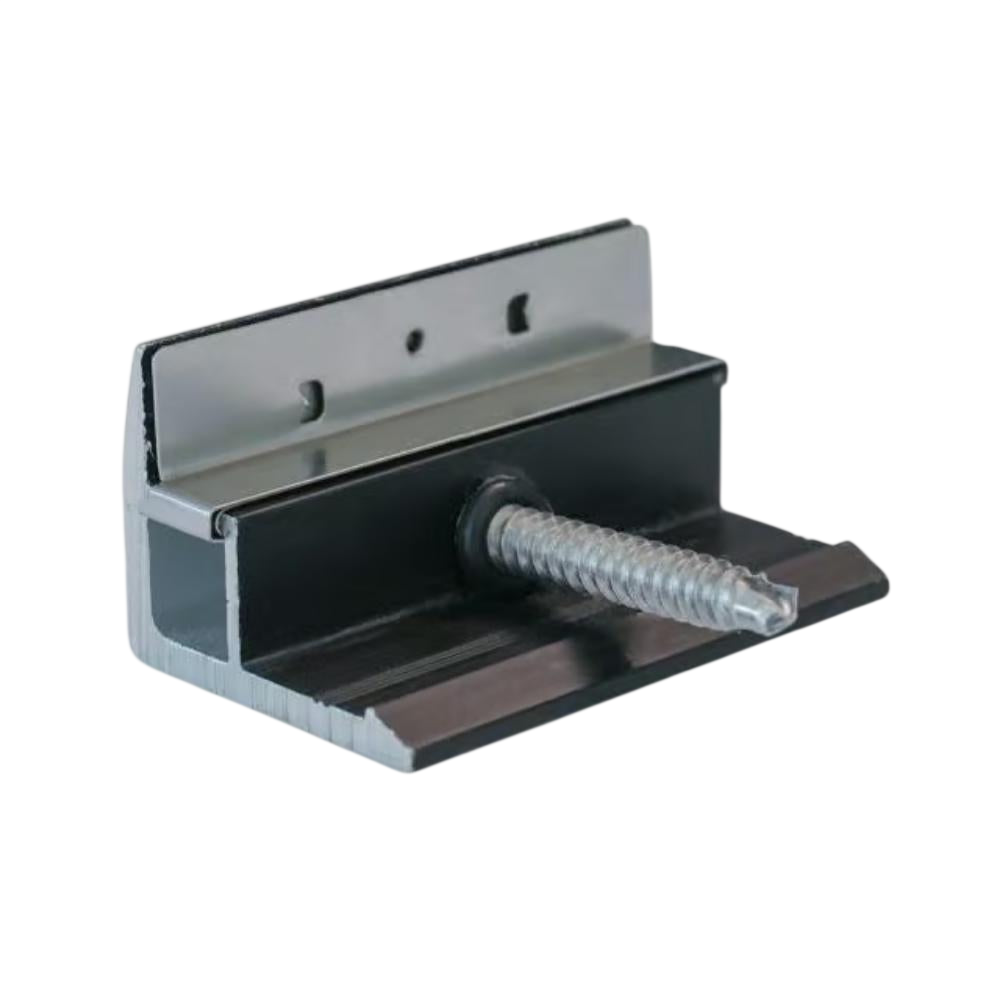

novotegra Modulklemme für die lange Rahmenseite, Schwarz
Normaler Preis
€1,88
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Klemmung an der langen Seite:
Die Bauform ist auf die hierfür vorgesehenen Flachdach-Auflagerpunkte abgestimmt. -
Kontaktblech integriert:
Die vorgesehene Kontaktierung wird mit der mechanischen Modulklemmung kombiniert. -
Einstellbarer Rahmenbereich:
Der artikelspezifische Bereich von 30–42 mm deckt unterschiedliche Rahmenhöhen innerhalb dieser Grenze ab.
Beschreibung
Die schwarze novotegra Modulklemme mit Kontaktblech befestigt das Modul an der langen Rahmenseite im dafür vorgesehenen Flachdach-II- oder Flachdach-III-Aufbau. Artikel 03-001802 ist für Rahmenhöhen von 30–42 mm ausgewiesen und wird als vorkonfektionierte Klemme mit Schraube geliefert.
Das integrierte Kontaktblech ergänzt die mechanische Klemmung um den vorgesehenen elektrischen Kontakt. Es ersetzt jedoch nicht die vollständige Planung des Potenzialausgleichs. Ebenso wichtig bleiben die freigegebenen Klemmstellen und Belastungsgrenzen des jeweiligen Modulherstellers. Die Klemme ist daher kein universeller Befestiger für beliebige Profile und unterscheidet sich von einer Standardklemme für die kurze Rahmenseite.
Das integrierte Kontaktblech ergänzt die mechanische Klemmung um den vorgesehenen elektrischen Kontakt. Es ersetzt jedoch nicht die vollständige Planung des Potenzialausgleichs. Ebenso wichtig bleiben die freigegebenen Klemmstellen und Belastungsgrenzen des jeweiligen Modulherstellers. Die Klemme ist daher kein universeller Befestiger für beliebige Profile und unterscheidet sich von einer Standardklemme für die kurze Rahmenseite.
⚙️ Technische Daten
Bauteil: Modulklemme lange Seite mit Kontaktblech, schwarz
Artikelnummer: 03-001802
Systeme: vorgesehene Langseitenklemmung in novotegra Flachdach II und III
Rahmenhöhenbereich: 30–42 mm
Klemmlänge: 52 mm
Breite: 14 mm
Werkstoffe: Aluminium und Edelstahl A2
Schraubenantrieb: Außensechskant SW 8
Lieferzustand: vorkonfektioniert mit Kontaktblech
Modulfreigabe: Klemmstellen und Lasten des konkreten Moduls beachten
Artikelnummer: 03-001802
Systeme: vorgesehene Langseitenklemmung in novotegra Flachdach II und III
Rahmenhöhenbereich: 30–42 mm
Klemmlänge: 52 mm
Breite: 14 mm
Werkstoffe: Aluminium und Edelstahl A2
Schraubenantrieb: Außensechskant SW 8
Lieferzustand: vorkonfektioniert mit Kontaktblech
Modulfreigabe: Klemmstellen und Lasten des konkreten Moduls beachten
📦 Lieferumfang
1 × novotegra Modulklemme lange Seite, 30–42 mm, schwarz, vorkonfektioniert mit Klemmschraube und Kontaktblech
🔒 Garantie
12 Jahre Herstellergarantie ab Installation für Endkunden bei Eigenbedarf, vorbehaltlich der Garantiebedingungen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Für welche Rahmenhöhe ist Artikel 03-001802 vorgesehen?
Der artikelspezifische Herstellerkatalog nennt 30–42 mm. Darüber hinaus müssen Klemmposition und zulässige Belastung des konkreten Modulrahmens freigegeben sein.
Ist durch das Kontaktblech die gesamte Anlage geerdet?
Nein. Das Kontaktblech stellt den vorgesehenen Kontakt an der Klemmstelle her. Der vollständige Potenzialausgleich und gegebenenfalls Blitzschutz müssen für die gesamte Anlage fachgerecht geplant und ausgeführt werden.
