novotegra Ballastwannen
Normaler Preis
€5,98
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Mehr Platz für Ballaststeine:
Die Wannen erweitern die vorgesehene Auflagefläche für eine nach Planung verteilte Beschwerung. -
Unterlage passend zum Dach:
Für den 120-30-Anschluss stehen getrennte Ausführungen ohne Beklebung, mit durchgehender Trennlage oder mit QE-Pads zur Wahl. -
Klickanschluss für Flachdach III:
Die eigene III-Ausführung verbindet sich mit den dortigen Verbinder- und Abschluss-Sets statt mit der Grundschiene 150-30.
Beschreibung
Die novotegra Ballastwannen erweitern die Aufnahme für die nach Anlagenplanung erforderlichen Ballaststeine. Innerhalb dieser Auswahl stehen jedoch zwei unterschiedliche Anschlüsse: Die Wannen 120-30 mit 530 mm Länge gehören zur Grundschiene 150-30. Die gesonderte 530-mm-Ausführung für Flachdach III wird an dessen Verbinder- beziehungsweise Abschluss-Sets eingeklickt.
Bei den 120-30-Wannen kann zwischen einer Ausführung ohne Beklebung, einer durchgehenden 6-mm-PE-Trennlage und QE-Pads gewählt werden. Die Unterlage muss zum Dachaufbau und zur Entwässerung passen. Gleiche Länge bedeutet deshalb keine Austauschbarkeit. Ballastmenge und Anordnung werden für das konkrete Modulfeld berechnet, nicht aus der Wannenlänge abgeleitet.
Bei den 120-30-Wannen kann zwischen einer Ausführung ohne Beklebung, einer durchgehenden 6-mm-PE-Trennlage und QE-Pads gewählt werden. Die Unterlage muss zum Dachaufbau und zur Entwässerung passen. Gleiche Länge bedeutet deshalb keine Austauschbarkeit. Ballastmenge und Anordnung werden für das konkrete Modulfeld berechnet, nicht aus der Wannenlänge abgeleitet.
⚙️ Technische Daten
Bauteil: Ballastwanne
Länge aller angebotenen Ausführungen: 530 mm

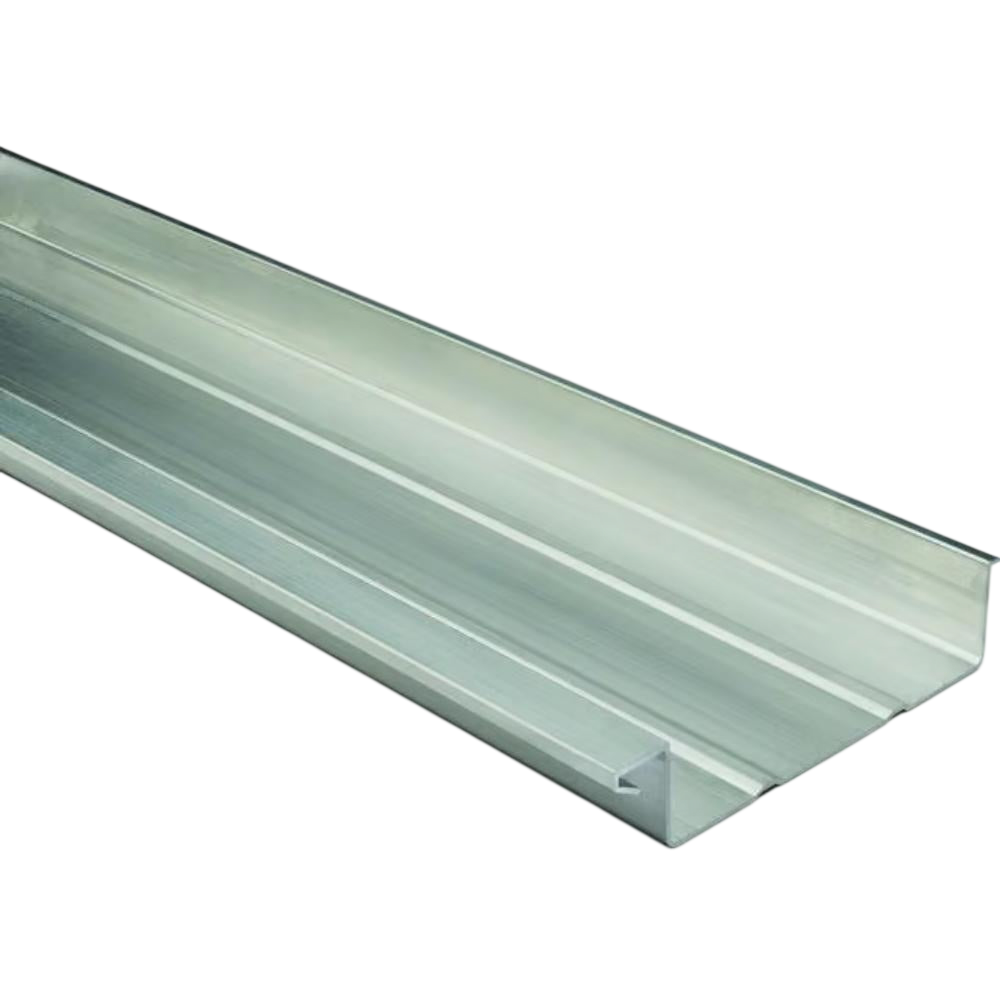

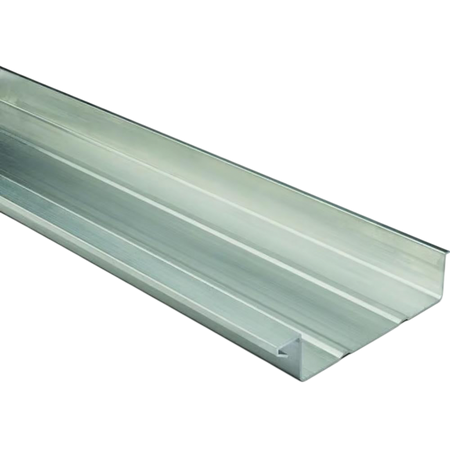

120-30 ohne Beklebung, 03-000131: Aluminium; Anschluss an Grundschiene 150-30
120-30 mit 6-mm-Trennlage, 03-000977: Aluminium/PE; Anschluss an Grundschiene 150-30
120-30 QE, 03-000910: Aluminium/PE; Pads für Querentwässerung, Anschluss an Grundschiene 150-30
Flachdach III, 03-001681: Aluminium/PE; zum Einklicken an Verbinder- oder Abschluss-Sets
Ballastbedarf: aus der konkreten Anlagenplanung
Länge aller angebotenen Ausführungen: 530 mm
120-30 ohne Beklebung, 03-000131: Aluminium; Anschluss an Grundschiene 150-30
120-30 mit 6-mm-Trennlage, 03-000977: Aluminium/PE; Anschluss an Grundschiene 150-30
120-30 QE, 03-000910: Aluminium/PE; Pads für Querentwässerung, Anschluss an Grundschiene 150-30
Flachdach III, 03-001681: Aluminium/PE; zum Einklicken an Verbinder- oder Abschluss-Sets
Ballastbedarf: aus der konkreten Anlagenplanung
📦 Lieferumfang
1 × novotegra Ballastwanne in der gewählten System- und Unterlagenausführung
🔒 Garantie
12 Jahre Herstellergarantie ab Installation für Endkunden bei Eigenbedarf, vorbehaltlich der Garantiebedingungen. Nichtmetallische Bauteile ohne Einfluss auf die Tragfähigkeit sind ausgenommen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Sind alle 530-mm-Ballastwannen untereinander austauschbar?
Nein. Die 120-30-Ausführungen werden an der Grundschiene 150-30 verwendet. Artikel 03-001681 besitzt den Anschluss für die Verbinder- und Abschluss-Sets von Flachdach III.
Wie viel Ballast gehört in eine Wanne?
Dafür gibt es keinen allgemein gültigen Kilogrammwert. Erforderliche Auflast, Steinformat und Position ergeben sich aus der statischen Anlagenplanung sowie den zulässigen Dachlasten.
