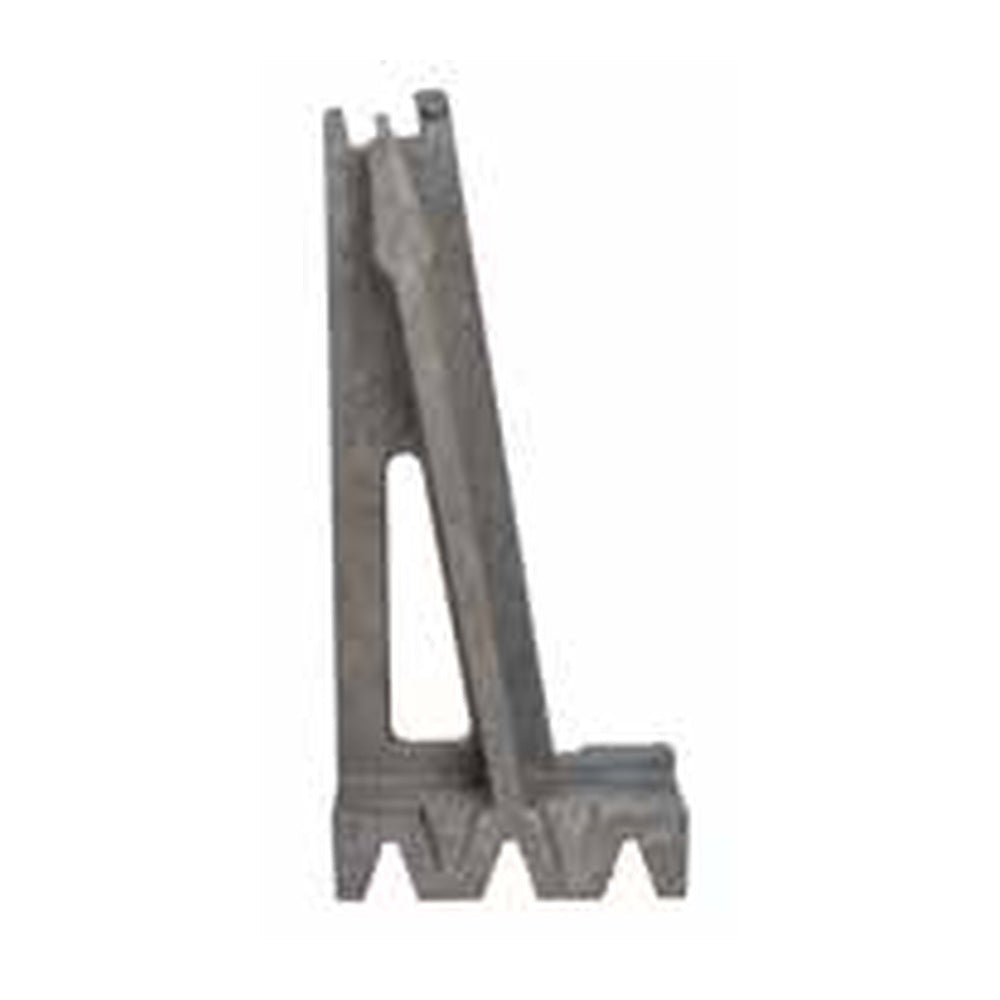

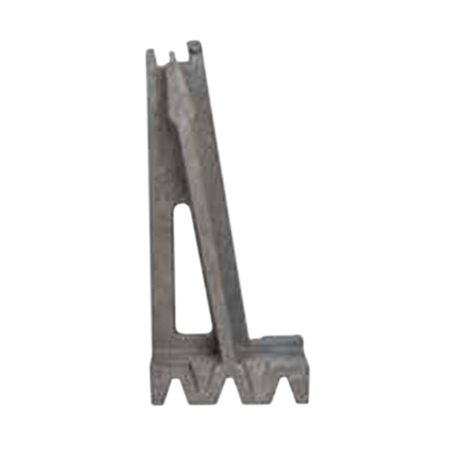

novotegra Modulstützen Gründach
Normaler Preis
€18,58
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Formschluss mit der Substratplatte:
Der Stützenfuß greift in das Raster und unterstützt die eindeutige Positionierung vor der Verschraubung. -
Vorbereiteter M12-Schienenanschluss:
Die C-Schiene lässt sich am vorgesehenen oberen Anschluss der Stütze befestigen. -
Handhabung und Füllstand:
Tragegriff und Substratanzeige unterstützen das Aufstellen und das anschließende Befüllen des Gründachaufbaus.
Beschreibung
Die novotegra Gründach-Modulstützen verbinden die Substratplatten mit den darüberliegenden C-Schienen. Hohe und tiefe Stützen bilden die unterschiedlichen Auflagehöhen des geplanten Modulaufbaus. Am Fuß greifen sie formschlüssig in das Plattenraster; oben erfolgt der Schienenanschluss über M12.
Die Stützen bestehen aus recyceltem, UV-beständigem Kunststoff mit Edelstahl-Anschlussbestandteilen. Tragegriff und Füllstandsanzeige erleichtern Handhabung und Substrateinbringung. Jede Stütze wird mit vier vorgesehenen 6 × 80-mm-Schrauben auf den Platten befestigt. Der formschlüssige Sitz allein ersetzt diese Verschraubung nicht. Für den Schienenanschluss wird die dafür bestimmte Sicherungs-Flanschmutter benötigt; Position und Ballastierung folgen dem Gründach-Belegungsplan.
Die Stützen bestehen aus recyceltem, UV-beständigem Kunststoff mit Edelstahl-Anschlussbestandteilen. Tragegriff und Füllstandsanzeige erleichtern Handhabung und Substrateinbringung. Jede Stütze wird mit vier vorgesehenen 6 × 80-mm-Schrauben auf den Platten befestigt. Der formschlüssige Sitz allein ersetzt diese Verschraubung nicht. Für den Schienenanschluss wird die dafür bestimmte Sicherungs-Flanschmutter benötigt; Position und Ballastierung folgen dem Gründach-Belegungsplan.
⚙️ Technische Daten
Bauteil: Modulstütze Gründach mit M12-Anschluss
Hohe Ausführung: 03-001578
Tiefe Ausführung: 03-001579
Werkstoffe: recycelter, UV-beständiger Kunststoff und Edelstahl A2
Plattenanschluss: formschlüssiger Sitz mit vier Schrauben 6 × 80 mm je Stütze
Schienenanschluss: C-Schiene über M12 und vorgesehene Sicherungs-Flanschmutter
Ausstattung: Tragegriff und Füllstandsanzeige für Substrat
Anordnung: hohe und tiefe Stützen nach Gründach-Belegungsplan
Hohe Ausführung: 03-001578
Tiefe Ausführung: 03-001579
Werkstoffe: recycelter, UV-beständiger Kunststoff und Edelstahl A2
Plattenanschluss: formschlüssiger Sitz mit vier Schrauben 6 × 80 mm je Stütze
Schienenanschluss: C-Schiene über M12 und vorgesehene Sicherungs-Flanschmutter
Ausstattung: Tragegriff und Füllstandsanzeige für Substrat
Anordnung: hohe und tiefe Stützen nach Gründach-Belegungsplan
📦 Lieferumfang
1 × novotegra Modulstütze Gründach mit M12-Anschluss in der gewählten hohen oder tiefen Ausführung
🔒 Garantie
12 Jahre Herstellergarantie ab Installation für Endkunden bei Eigenbedarf, vorbehaltlich der Garantiebedingungen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für das novotegra Gründachsystem mit zugehörigen Substratplatten und C-Schienen. Hohe und tiefe Stützen nach Belegungsplan; vier 6 × 80-mm-Schrauben je Plattenanschluss und vorgesehene Sicherungs-Flanschmutter am M12-Schienenanschluss.
Downloads
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Genügt es, die Stütze in die Substratplatte zu stellen?
Nein. Jede Stütze wird zusätzlich mit vier Befestigungsschrauben 6 × 80 mm an den vorgesehenen Punkten gesichert. Erst der vollständig verschraubte und ballastierte Aufbau erfüllt die geplante Funktion.
Welches Befestigungsteil gehört zum oberen Schienenanschluss?
Die C-Schiene wird über den M12-Anschluss mit der dafür vorgesehenen Sicherungs-Flanschmutter befestigt. Die 6 × 80-mm-Schrauben am Stützenfuß erfüllen eine andere Aufgabe.
