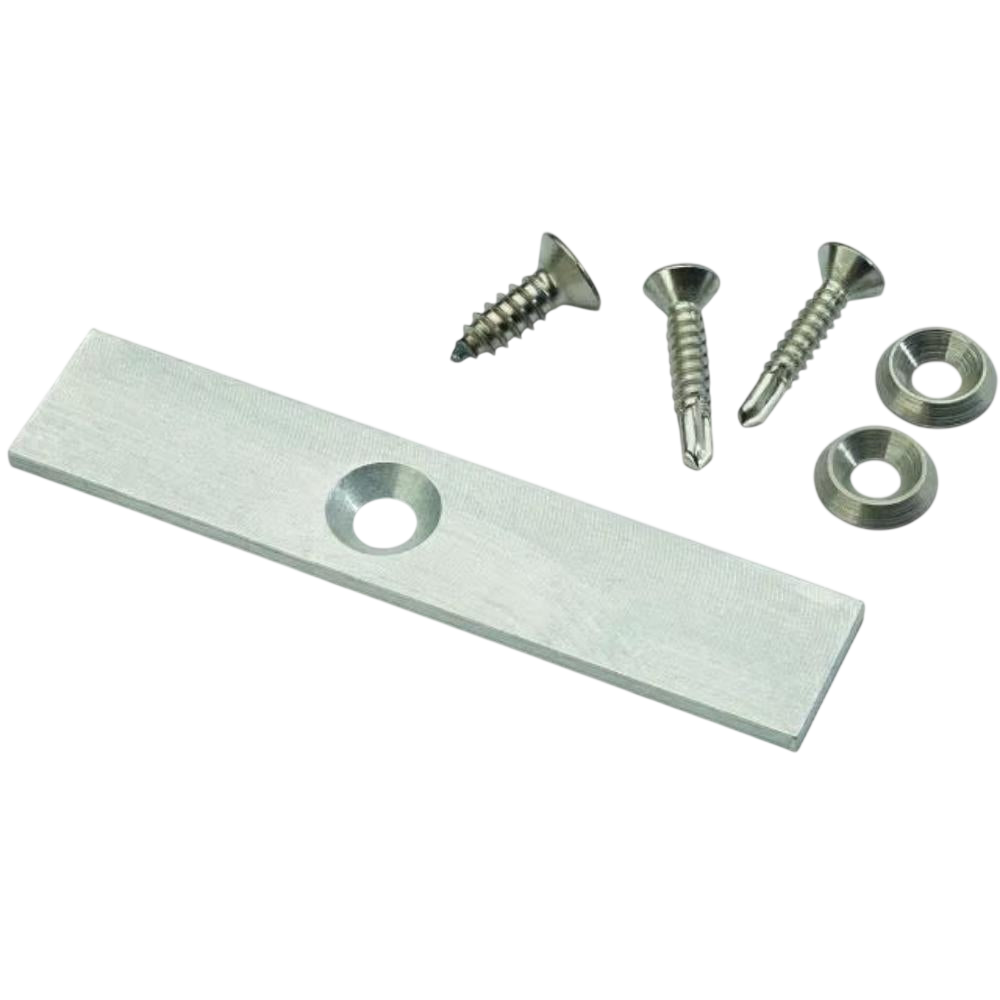

novotegra Adapterblech-Set 96 × 20 × 3 mm
Normaler Preis
€3,48
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Seitliches Verkleidungsblech anbinden:
Das Adapterblech schafft am Schraubkanal der Einlegeschiene den dafür vorgesehenen Befestigungspunkt für die Lochblechverkleidung. -
Randdetail mit Lochblech aufbauen:
Im beschriebenen Fassadenaufbau ersetzt der Adapter den normalen Randanschlag als Teil des vollständigen seitlichen Verkleidungsdetails.
Beschreibung
Das novotegra Adapterblech-Set dient der Befestigung seitlicher Lochblechverkleidungen am Einlegesystem. Das 96 × 20 × 3 mm große Blech wird am Schraubkanal der Einlegeschiene befestigt und schafft den vorgesehenen Anschluss für das Verkleidungsblech. Es ist weder eine Modultragschiene noch eine allgemeine Wandkonsole.
Beim beschriebenen Fassadendetail mit seitlichem Lochblech übernimmt das Adapterblech den Anschluss anstelle des normalen Randanschlags. Diese Ersetzung gilt nur innerhalb dieses vollständigen Verkleidungsdetails. Lochblech, Schraubverbindungen und deren Anordnung müssen entsprechend der novotegra-Montageanleitung ausgeführt werden; das Adapterblech allein ist kein fertiger seitlicher Fassadenabschluss.
Beim beschriebenen Fassadendetail mit seitlichem Lochblech übernimmt das Adapterblech den Anschluss anstelle des normalen Randanschlags. Diese Ersetzung gilt nur innerhalb dieses vollständigen Verkleidungsdetails. Lochblech, Schraubverbindungen und deren Anordnung müssen entsprechend der novotegra-Montageanleitung ausgeführt werden; das Adapterblech allein ist kein fertiger seitlicher Fassadenabschluss.
⚙️ Technische Daten
Funktion: Adapter zur Befestigung einer seitlichen Lochblechverkleidung
Blechabmessungen: 96 × 20 × 3 mm
Werkstoff: Aluminium und Edelstahl V2A
Befestigungsbereich: Schraubkanal der Einlegeschiene
Bohrung: 7 mm
Schraubantriebe laut Setausführung: Torx 30 und Torx 25
Fassadendetail: Adapterblech bei seitlicher Lochblechverkleidung anstelle des normalen Randanschlags
Bedingung: vollständiges Verkleidungsdetail nach Montageanleitung
Blechabmessungen: 96 × 20 × 3 mm
Werkstoff: Aluminium und Edelstahl V2A
Befestigungsbereich: Schraubkanal der Einlegeschiene
Bohrung: 7 mm
Schraubantriebe laut Setausführung: Torx 30 und Torx 25
Fassadendetail: Adapterblech bei seitlicher Lochblechverkleidung anstelle des normalen Randanschlags
Bedingung: vollständiges Verkleidungsdetail nach Montageanleitung
📦 Lieferumfang

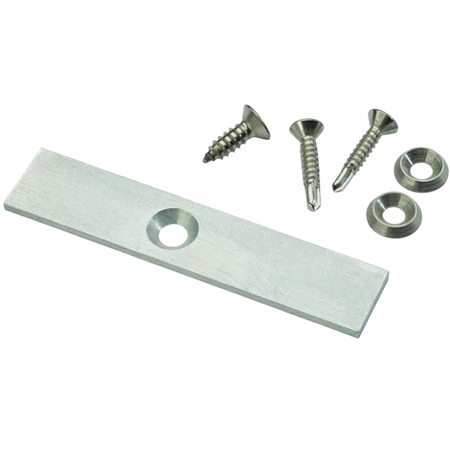

1 × novotegra Adapterblech-Set 96 × 20 × 3 mm mit zugehörigen Befestigungsschrauben
🔒 Garantie
12 Jahre novotegra-Produktgarantie ab Installation für Endkunden im Geltungsbereich der Herstellerbedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Ist das Adapterblech eine Halterung für ein Solarmodul?
Seine konkrete Aufgabe ist der Anschluss einer seitlichen Lochblechverkleidung am Einlegesystem. Die Modulaufnahme erfolgt weiterhin durch die vorgesehenen Einlegeschienen.
Kann der normale Randanschlag einfach entfallen?
Nur beim entsprechend ausgeführten novotegra-Seitendetail mit Lochblechverkleidung tritt das Adapterblech an dessen Stelle. Ohne diesen vollständigen Aufbau darf daraus kein allgemeiner Verzicht auf den Randanschlag abgeleitet werden.
