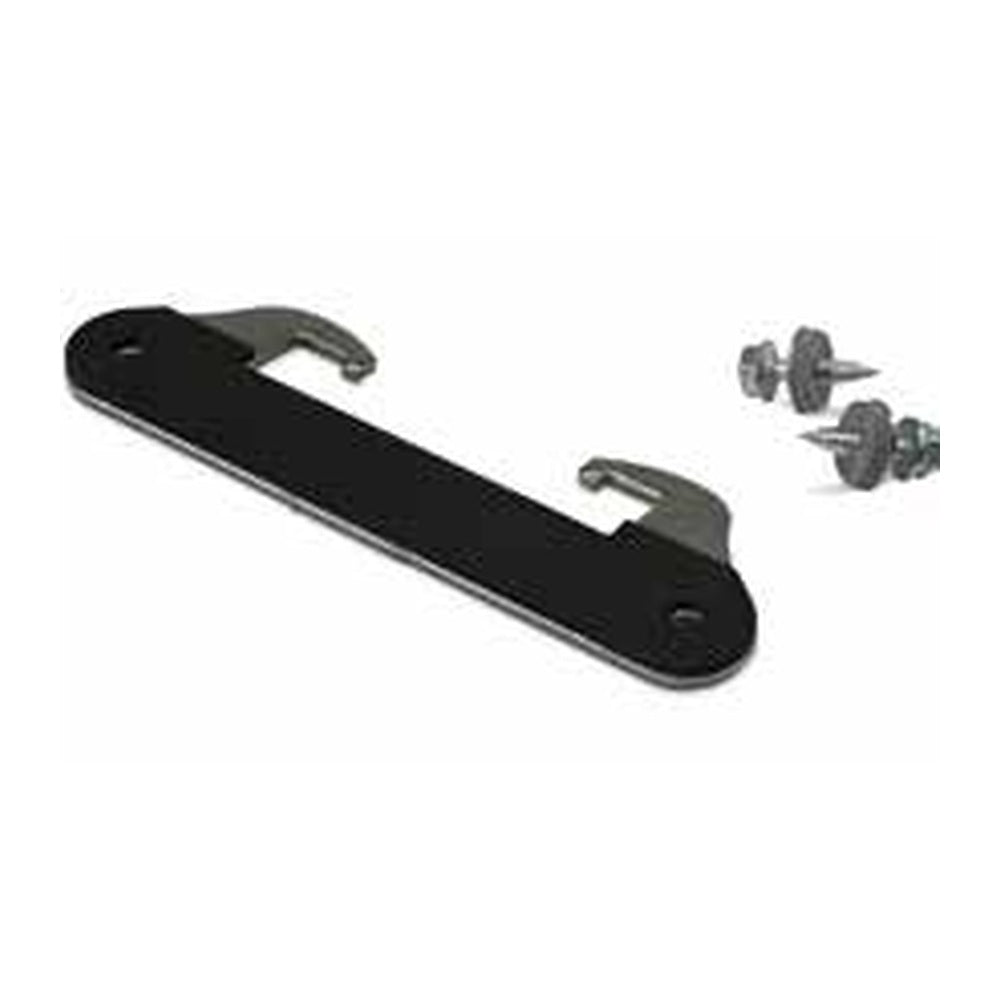

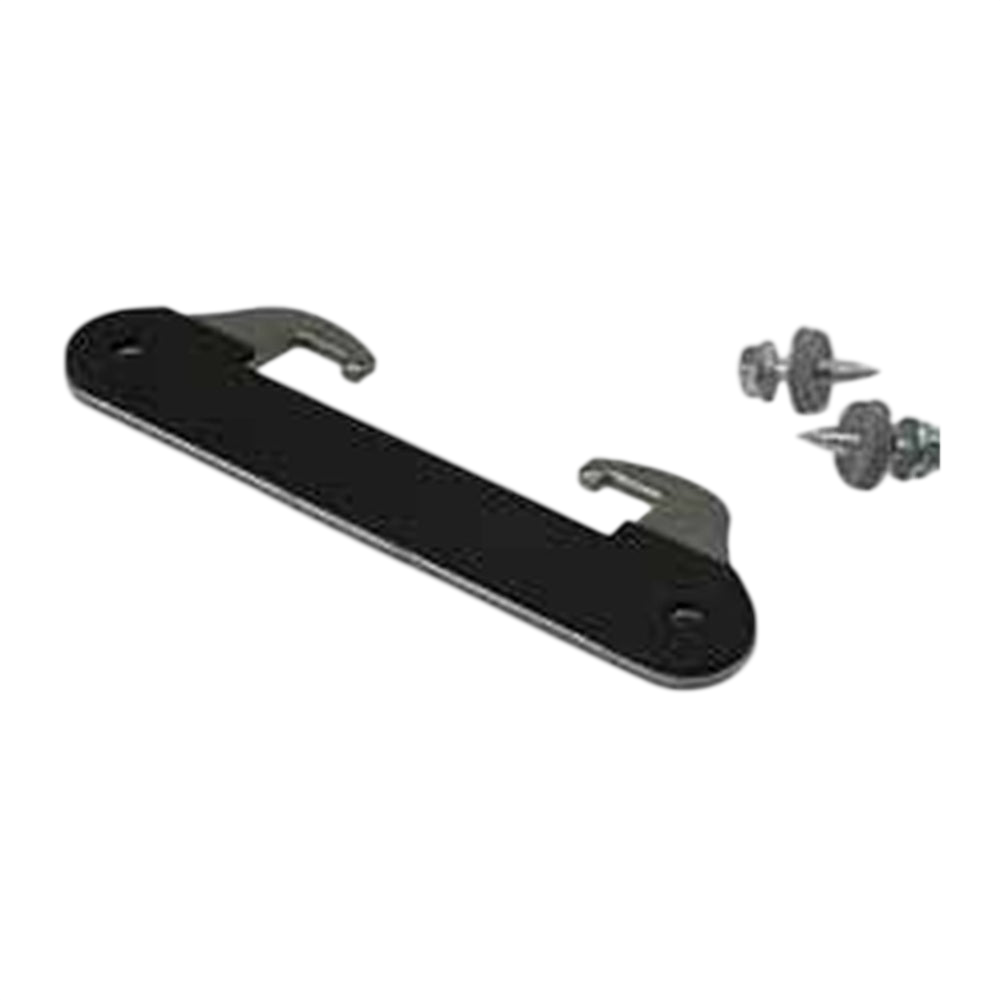

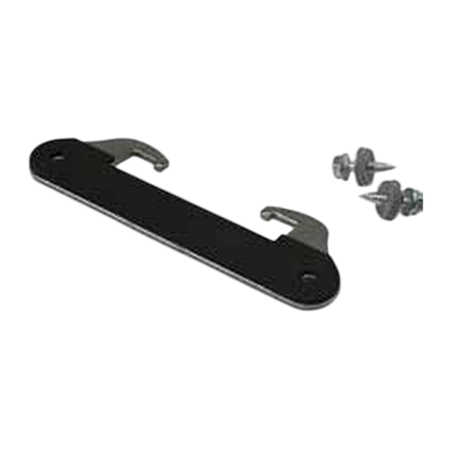

novotegra Trapezklammer-Set ES 40 × 126 mm
Normaler Preis
€3,18
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Einlegeschiene direkt am Trapezblech anbinden:
Die seitliche Hochsickenbefestigung trägt die Einlegeschiene im vorgesehenen Direktmontagesystem und vermeidet dort eine zusätzliche durchlaufende C-Tragschiene. -
Dichtung bereits am Befestigungsteil:
Die EPDM-Auflage gehört zum vormontierten Set und dichtet den vorgesehenen Anschlussbereich bei fachgerechter Montage ab. -
Zwei zugehörige Dünnblechschrauben:
Die Befestigungsschrauben sind Bestandteil des Sets und werden mit SW 8 montiert; ihre Auswahl muss nicht separat aus allgemeinen Schraubensortimenten erfolgen.
Beschreibung
Das Trapezklammer-Set ES befestigt novotegra Einlegeschienen im dafür vorgesehenen Trapezblechsystem. Die Klammer wird seitlich an einer Hochsicke angebracht und trägt anschließend die Einlegeschiene. Damit entsteht eine direkte Anbindung an das Trapezblech, ohne dass das Bauteil selbst eine lange Montageschiene ersetzt.
Das vormontierte Set besitzt eine EPDM-Dichtung und zwei Dünnblechschrauben. Die Hochsicke muss für diesen Aufbau mindestens 25 mm hoch sein. Zusätzlich müssen Blechgeometrie, Material und Befestigungsbedingungen zur Systemfreigabe passen. Die Abmessung 40 × 126 mm bezeichnet die Klammer, nicht eine zulässige Modulrahmenhöhe.
Das vormontierte Set besitzt eine EPDM-Dichtung und zwei Dünnblechschrauben. Die Hochsicke muss für diesen Aufbau mindestens 25 mm hoch sein. Zusätzlich müssen Blechgeometrie, Material und Befestigungsbedingungen zur Systemfreigabe passen. Die Abmessung 40 × 126 mm bezeichnet die Klammer, nicht eine zulässige Modulrahmenhöhe.
⚙️ Technische Daten
Funktion: Befestigung einer Einlegeschiene an einer Trapezblech-Hochsicke
Abmessungen der Klammer: 40 × 126 mm
Mindesthöhe der Hochsicke: 25 mm im vorgesehenen Systemaufbau
Befestigungsposition: seitlich an der Hochsicke
Setbestandteile: Klammer, EPDM-Dichtung und 2 Dünnblechschrauben
Werkzeug: SW 8
System: novotegra Einlegesystem mit Trapezklammer
Bedingung: geeignete Blechgeometrie und freigegebene Dach-/Schraubenkombination
Abmessungen der Klammer: 40 × 126 mm
Mindesthöhe der Hochsicke: 25 mm im vorgesehenen Systemaufbau
Befestigungsposition: seitlich an der Hochsicke
Setbestandteile: Klammer, EPDM-Dichtung und 2 Dünnblechschrauben
Werkzeug: SW 8
System: novotegra Einlegesystem mit Trapezklammer
Bedingung: geeignete Blechgeometrie und freigegebene Dach-/Schraubenkombination
📦 Lieferumfang
1 × Trapezklammer-Set ES 40 × 126 mm mit EPDM-Dichtung und 2 Dünnblechschrauben
🔒 Garantie
12 Jahre novotegra-Produktgarantie ab Installation für die erfassten Systemkomponenten. Nichtmetallische Teile ohne Einfluss auf die Tragfähigkeit sind von dieser Produktgarantie ausgeschlossen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für das novotegra Trapezblech-Einlegesystem mit seitlich befestigter Trapezklammer. Mindestens 25 mm Hochsickenhöhe; Blech und Befestigung müssen zusätzlich freigegeben sein.
Downloads
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wofür steht die Angabe 40 × 126 mm?
Sie beschreibt die Trapezklammer selbst. Sie ist weder ein Klemmbereich für den Modulrahmen noch eine pauschale Freigabe für jede Trapezblechgeometrie.
Reicht eine Hochsicke von 25 mm für die Freigabe aus?
Die Mindesthöhe ist nur eine Voraussetzung. Auch Blechmaterial, Geometrie und die für das Dach vorgesehene Befestigung müssen zur novotegra-Systemanleitung passen.
