novotegra Modulstützen Flachdach II 13°
Normaler Preis
€6,49
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Direkter Anschluss an 150-30:
Die Stützen rasten in die vorgesehene Grundschiene ein und bilden dort das erhöhte Modulauflager. -
Südaufbau mit Windschott:
Die Süd-Stütze bietet den vorgesehenen Anschluss für den aerodynamischen Rückenabschluss. -
Abgestufte Ost-West-Ausführung:
Einhüftige und zweihüftige Stützen ermöglichen die Auswahl entsprechend der geplanten Belastung und Systemanordnung.
Beschreibung
Die novotegra Modulstützen 13° 150-30 bilden das hintere Modulauflager im Flachdachsystem II. Sie werden in die Grundschiene eingeklickt. Für den Südaufbau nimmt die entsprechende Stütze das Windschott auf; die Ost-West-Ausführungen 1S und 2S besitzen die für diesen Aufbau vorgesehene Stützgeometrie und Zugbandanbindung.
1S bezeichnet die einhüftige, 2S die zweihüftige Ausführung. Die Auswahl richtet sich nach der berechneten Anordnung und Belastung, nicht nach einem beliebigen Austausch am selben Schienenprofil. Der niedrige Basisfuß bleibt ein separates Bauteil. Klemmstellen und Modulauflage müssen zusätzlich mit den Freigaben des konkreten Solarmoduls übereinstimmen.
1S bezeichnet die einhüftige, 2S die zweihüftige Ausführung. Die Auswahl richtet sich nach der berechneten Anordnung und Belastung, nicht nach einem beliebigen Austausch am selben Schienenprofil. Der niedrige Basisfuß bleibt ein separates Bauteil. Klemmstellen und Modulauflage müssen zusätzlich mit den Freigaben des konkreten Solarmoduls übereinstimmen.
⚙️ Technische Daten
Bauteil: hinteres Modulauflager, 13°
System: novotegra Flachdach II
Anschluss: Grundschiene 150-30, Einklickmontage
Werkstoff: Aluminium

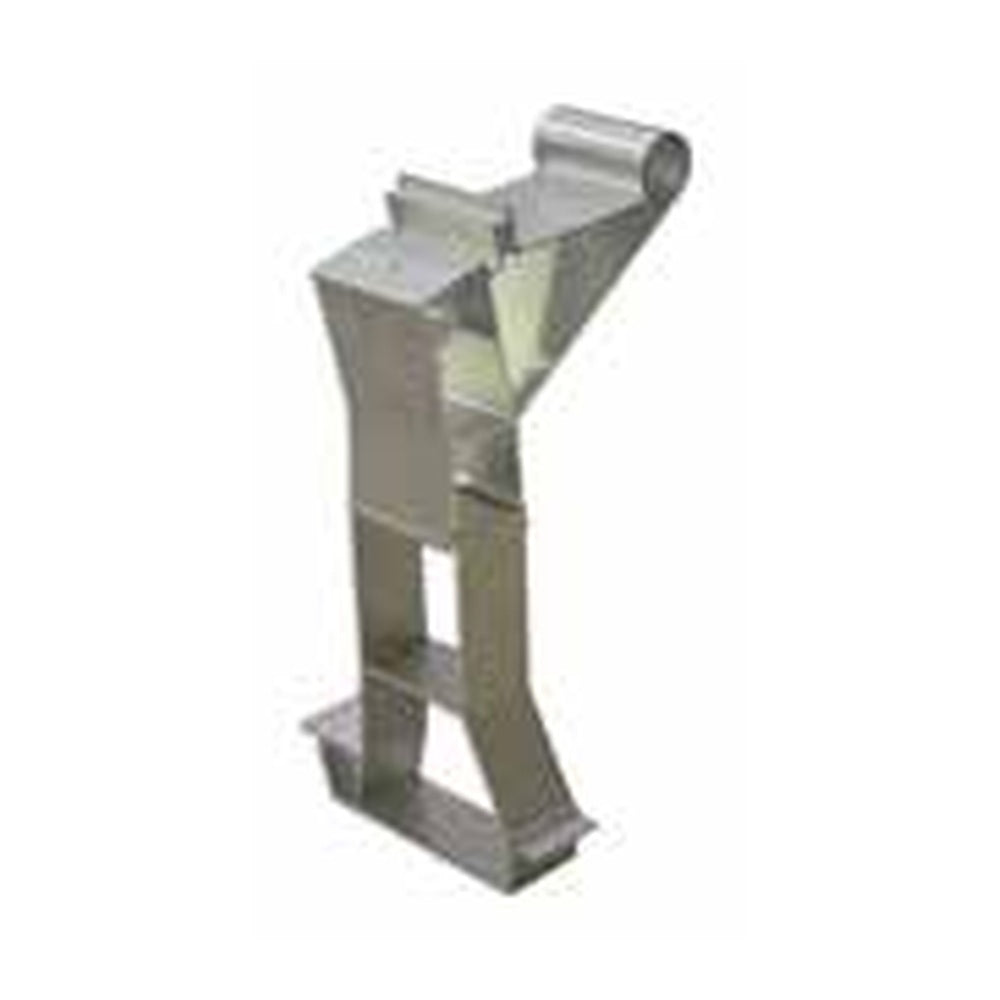

Süd, 03-001243: Aufnahme für Windschott 13°; Bauteilmaße 260 × 104 × 60 mm

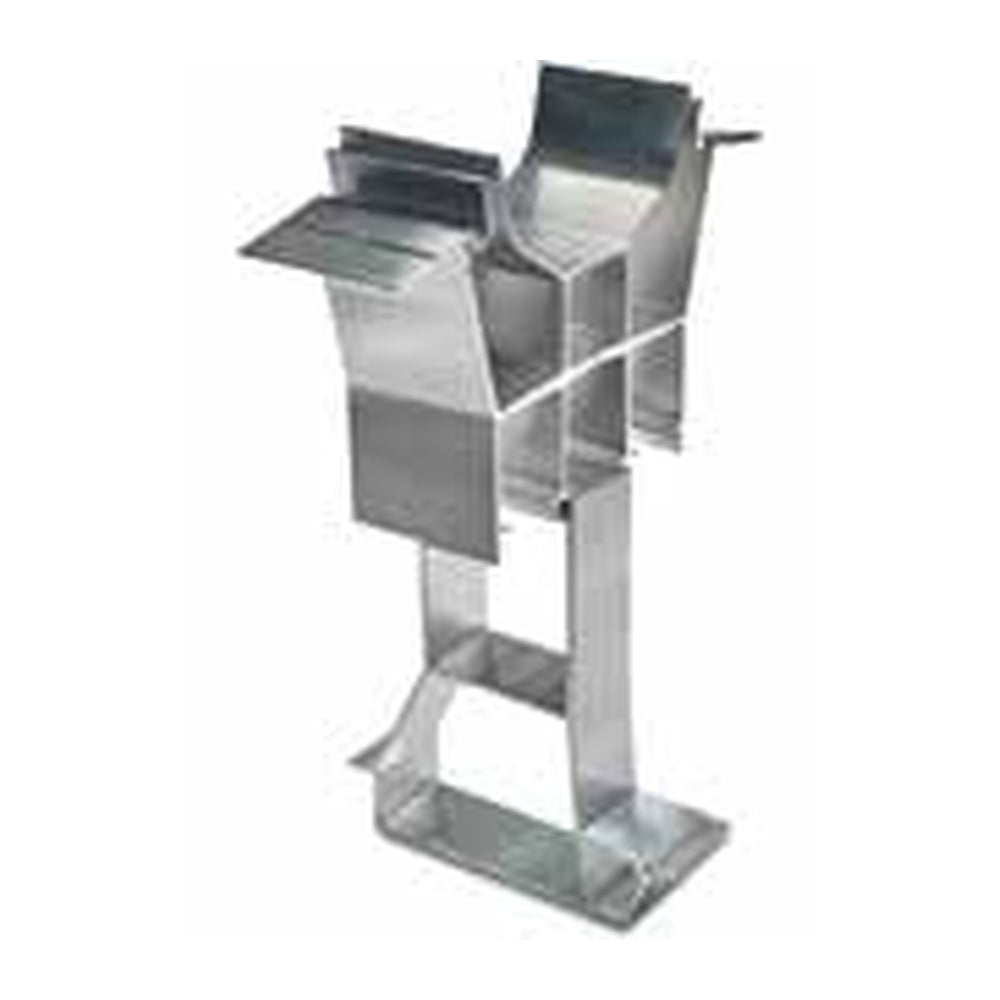

Ost-West 1S, 03-001324: einhüftige Ausführung mit Zugbandanbindung
Ost-West 2S, 03-001325: zweihüftige Ausführung mit Zugbandanbindung; Bauteilmaße 255 × 60 × 125 mm
Auswahl der Stützenausführung: nach Anlagen- und Lastplanung
System: novotegra Flachdach II
Anschluss: Grundschiene 150-30, Einklickmontage
Werkstoff: Aluminium
Süd, 03-001243: Aufnahme für Windschott 13°; Bauteilmaße 260 × 104 × 60 mm
Ost-West 1S, 03-001324: einhüftige Ausführung mit Zugbandanbindung
Ost-West 2S, 03-001325: zweihüftige Ausführung mit Zugbandanbindung; Bauteilmaße 255 × 60 × 125 mm
Auswahl der Stützenausführung: nach Anlagen- und Lastplanung
📦 Lieferumfang
1 × novotegra Modulstützen-Set 13° 150-30 in der gewählten Ausführung Süd, Ost-West 1S oder Ost-West 2S
🔒 Garantie
12 Jahre Herstellergarantie ab Installation für Endkunden bei Eigenbedarf, vorbehaltlich der Garantiebedingungen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für novotegra Flachdach II mit Grundschiene 150-30. Süd-Stütze 03-001243 mit Windschottanbindung; Ost-West-Stützen 03-001324/03-001325 nach berechneter 1S-/2S-Anordnung wählen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Was ist der Unterschied zwischen 1S und 2S?
1S ist die einhüftige, 2S die zweihüftige Ost-West-Stütze. Beide sind nach der konkreten Last- und Anlagenplanung auszuwählen; die gemeinsame Bezeichnung 13° bedeutet keine beliebige Austauschbarkeit.
Welche Stütze trägt das Windschott beim Südaufbau?
Dafür ist die Süd-Ausführung 03-001243 mit dem vorgesehenen Windschottanschluss bestimmt. Die Ost-West-Ausführungen erfüllen die dortige Stütz- und Zugbandfunktion.
