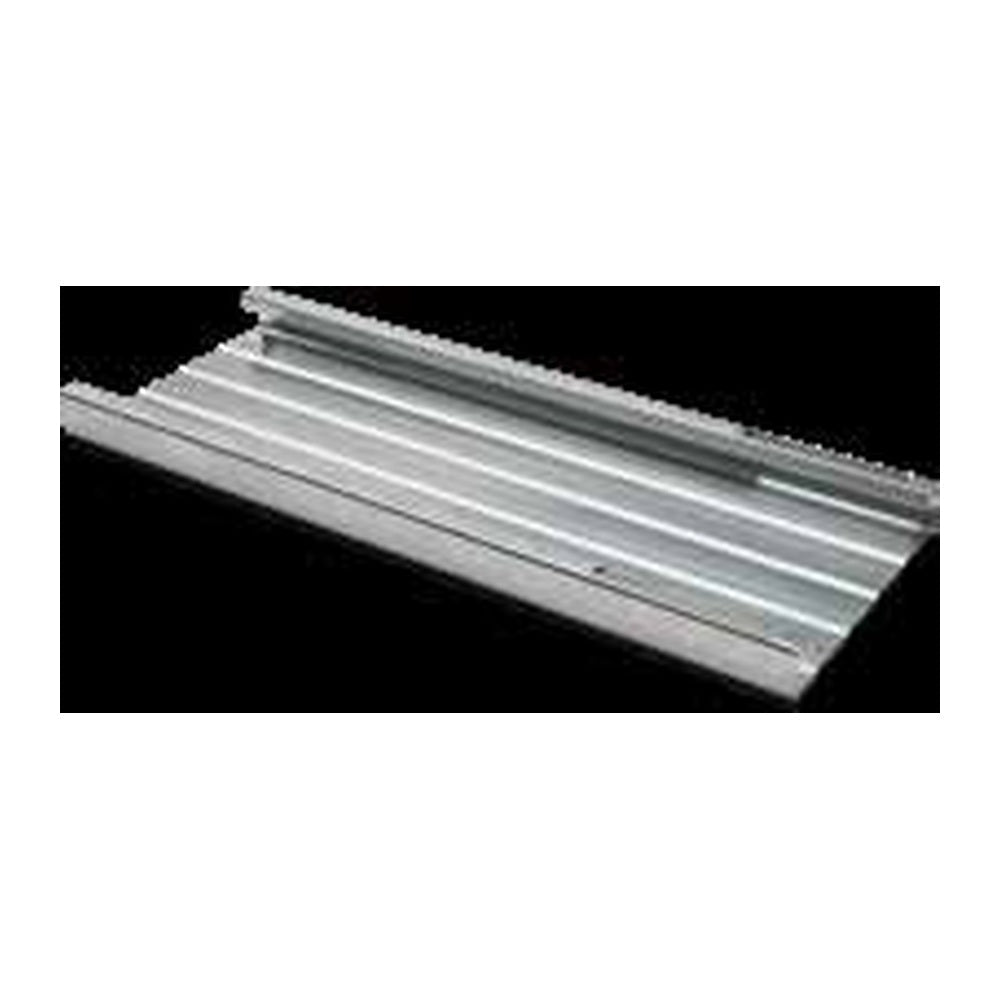

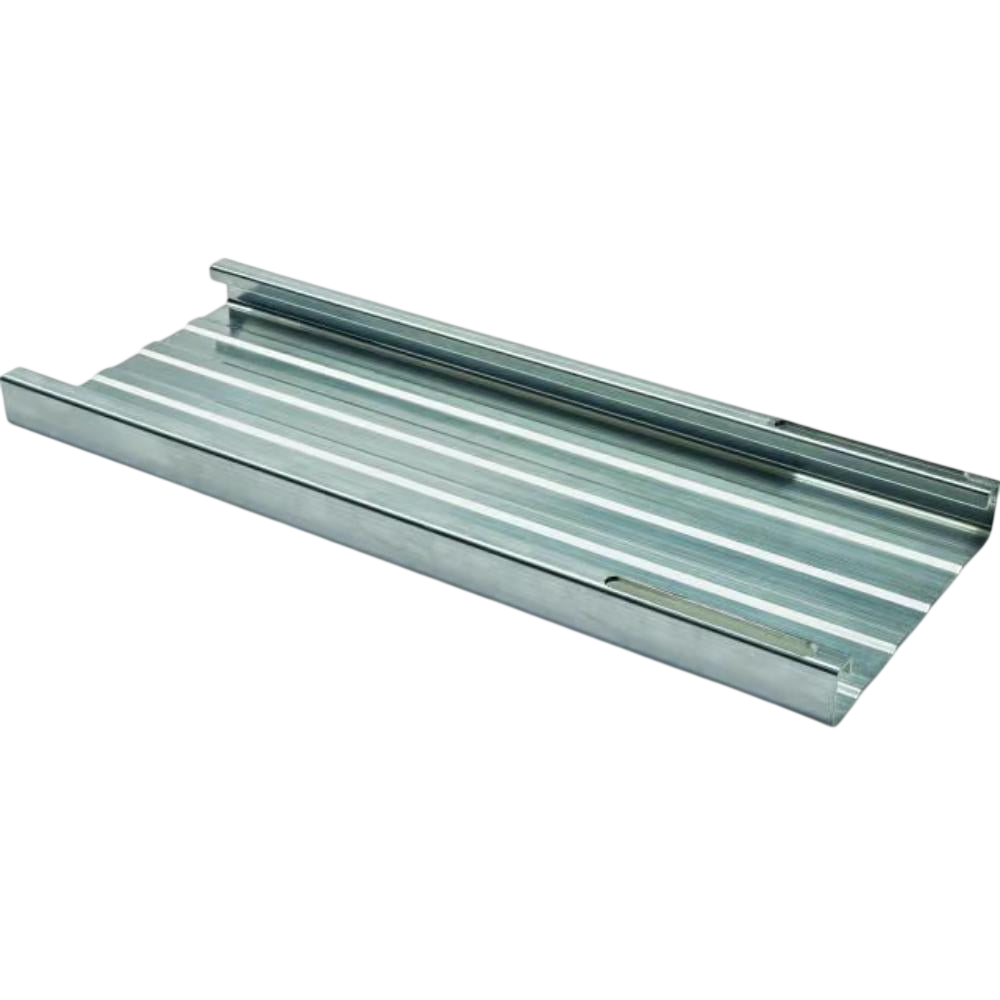

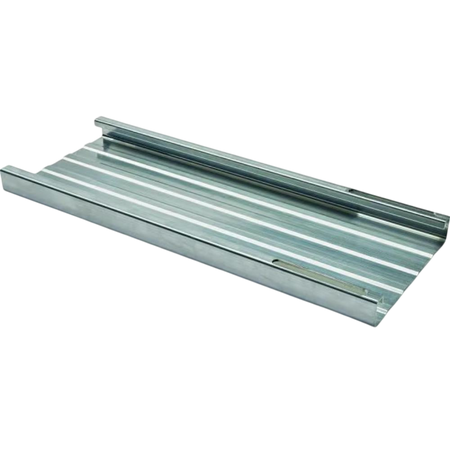

novotegra Loslager Grundschiene 150-30
Normaler Preis
€6,89
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Beweglicher Schienenstoß:
Die Langlochseite ermöglicht den Längenausgleich, den eine starre Verbindung nicht bereitstellt. -
Passender Anschluss an 150-30:
Die Verbindergeometrie ist auf die Grundschiene abgestimmt und erhält deren durchgehenden Verlauf an der Dehnungsstelle.
Beschreibung
Das novotegra Loslager verbindet zwei Grundschienen 150-30 an einer vorgesehenen Dehnungsstelle. Anders als ein starrer Schienenverbinder besitzt es einseitige Langlöcher, damit temperaturbedingte Längenänderungen im Schienenstrang aufgenommen werden können. Es gehört zum Aufbau der Flachdachsysteme I und II.
Der 380 mm lange Aluminiumverbinder liegt an den benachbarten Schienenenden. Seine Befestigung muss die vorgesehene Beweglichkeit erhalten; ein vollständig starr verschraubter Stoß erfüllt diese Funktion nicht. Lage und Ausbildung der Dehnungsstelle richten sich nach der Montageanleitung und der geplanten Schienenlänge. Das Loslager ersetzt weder eine Modulstütze noch ein Ballastauflager.
Der 380 mm lange Aluminiumverbinder liegt an den benachbarten Schienenenden. Seine Befestigung muss die vorgesehene Beweglichkeit erhalten; ein vollständig starr verschraubter Stoß erfüllt diese Funktion nicht. Lage und Ausbildung der Dehnungsstelle richten sich nach der Montageanleitung und der geplanten Schienenlänge. Das Loslager ersetzt weder eine Modulstütze noch ein Ballastauflager.
⚙️ Technische Daten
Bauteil: Loslager für Grundschiene 150-30
Artikelnummer: 03-000128
Systeme: novotegra Flachdach I und II
Werkstoff: Aluminium
Länge: 380 mm
Breite: 150 mm
Höhe: 25 mm
Funktion: Schienenverbindung an einer Dehnungsstelle
Ausführung: einseitige Langlöcher für den beweglichen Anschluss
Artikelnummer: 03-000128
Systeme: novotegra Flachdach I und II
Werkstoff: Aluminium
Länge: 380 mm
Breite: 150 mm
Höhe: 25 mm
Funktion: Schienenverbindung an einer Dehnungsstelle
Ausführung: einseitige Langlöcher für den beweglichen Anschluss
📦 Lieferumfang
1 × novotegra Loslager Grundschiene 150-30
🔒 Garantie
12 Jahre Herstellergarantie ab Installation für Endkunden bei Eigenbedarf, vorbehaltlich der Garantiebedingungen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für Grundschiene 150-30 in novotegra Flachdach I und II. Als bewegliche Verbindung an einer nach Montageanleitung ausgeführten Dehnungsstelle verwenden.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Worin unterscheidet sich das Loslager vom geraden Verbinder?
Der gerade Verbinder koppelt die Grundschienen starr. Das Loslager ist für eine Dehnungsstelle vorgesehen und ermöglicht über seine Langlochseite eine Bewegung in Schienenrichtung.
Kann das Loslager beliebig festgeschraubt werden?
Nein. Fest- und Losseite müssen nach der Montageanleitung ausgeführt werden, damit die thermische Bewegung möglich bleibt. Ein starr blockiertes Langloch macht den vorgesehenen Längenausgleich unwirksam.
