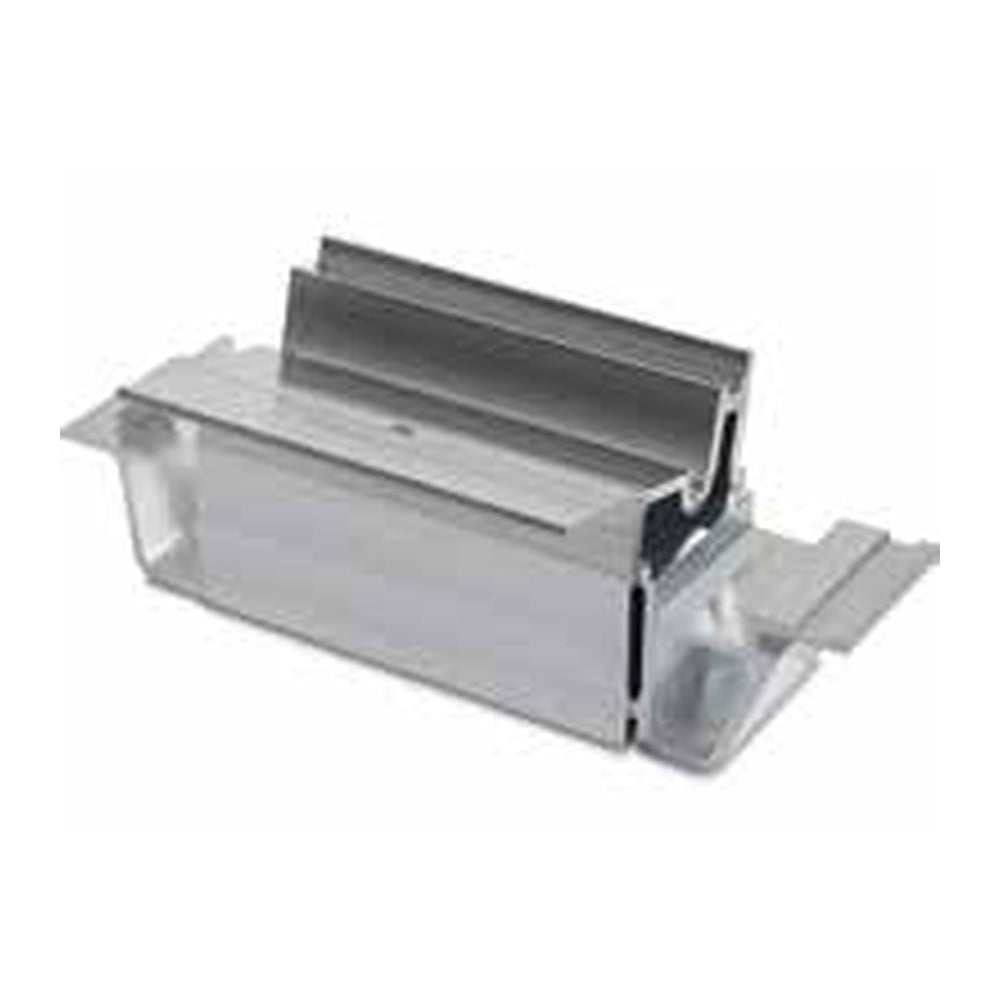

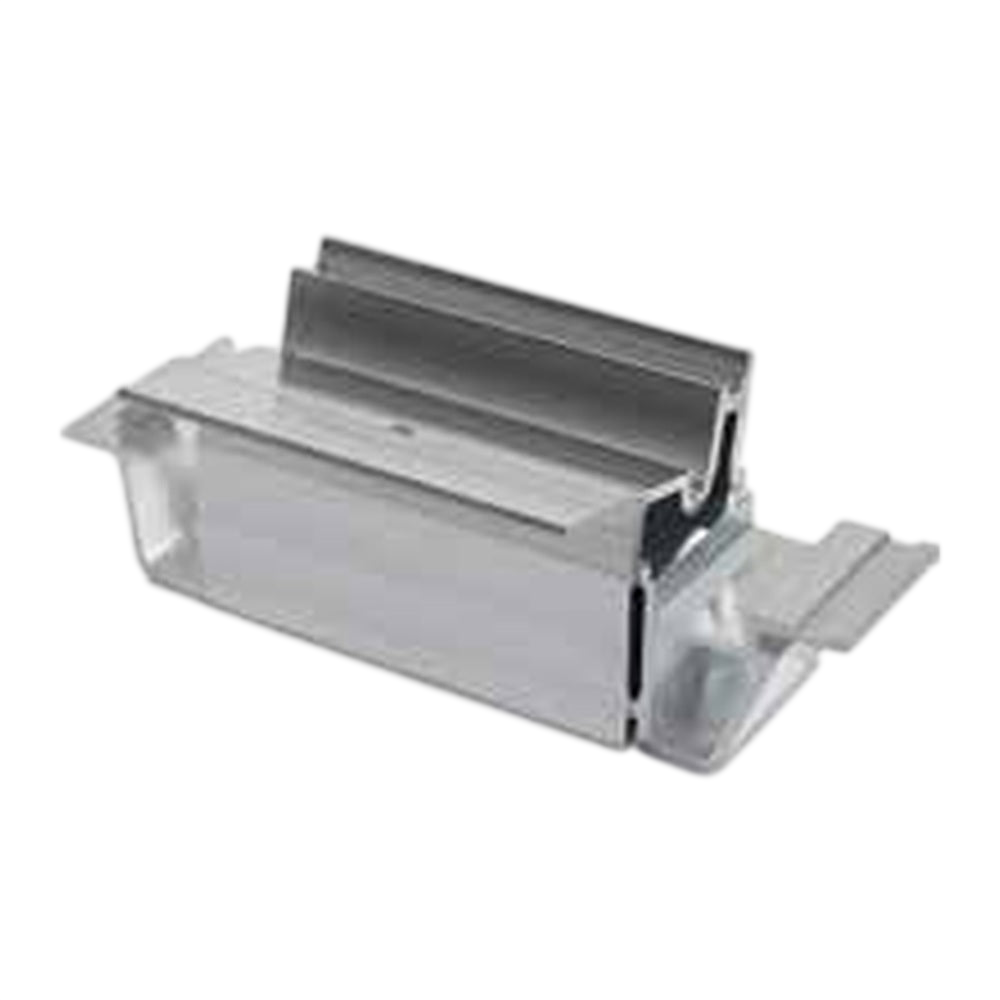

novotegra Basisfuß-Set 13° 150-30
Normaler Preis
€3,73
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Einklicken in die Grundschiene:
Der Fuß wird am vorgesehenen Profilanschluss eingesetzt, ohne dort eine zusätzliche Schraubverbindung zur Grundschiene aufzubauen. -
Definierte untere Auflage:
Die niedrige Aufnahme bildet zusammen mit der passenden hinteren Stütze die 13°-Systemgeometrie. -
Positionierhilfe am Bauteil:
Das Bohrloch erleichtert die Ausrichtung des Moduls an der vorgesehenen Auflage.
Beschreibung
Das novotegra Basisfuß-Set 13° 150-30 bildet das vordere, niedrige Modulauflager im Flachdachsystem II. Es wird in die Grundschiene 150-30 eingeklickt und stellt dort die Aufnahme für die vorgesehene Modulbefestigung bereit. Ein Bohrloch unterstützt die genaue Positionierung des Moduls.
Der Aluminiumfuß ergänzt die hintere Modulstütze im 13°-Aufbau. Er ist damit weder ein vollständiges Aufständerungsdreieck noch eine Alternative zur hohen Stütze. Welche Füße und Stützen an welcher Stelle benötigt werden, hängt von der geplanten Süd- oder Ost-West-Anordnung und den freigegebenen Klemmstellen des Moduls ab.
Der Aluminiumfuß ergänzt die hintere Modulstütze im 13°-Aufbau. Er ist damit weder ein vollständiges Aufständerungsdreieck noch eine Alternative zur hohen Stütze. Welche Füße und Stützen an welcher Stelle benötigt werden, hängt von der geplanten Süd- oder Ost-West-Anordnung und den freigegebenen Klemmstellen des Moduls ab.
⚙️ Technische Daten
Bauteil: Basisfuß-Set 13° 150-30
Artikelnummer: 03-000343
System: novotegra Flachdach II
Position: vorderes, niedriges Modulauflager
Anschluss: Einklicken in Grundschiene 150-30
Werkstoff: Aluminium
Bauteilmaße: 80 × 37 × 53 mm
Positionierung: Bohrloch für die Modulausrichtung
Artikelnummer: 03-000343
System: novotegra Flachdach II
Position: vorderes, niedriges Modulauflager
Anschluss: Einklicken in Grundschiene 150-30
Werkstoff: Aluminium
Bauteilmaße: 80 × 37 × 53 mm
Positionierung: Bohrloch für die Modulausrichtung
📦 Lieferumfang
1 × novotegra Basisfuß-Set 13° 150-30
🔒 Garantie
12 Jahre Herstellergarantie ab Installation für Endkunden bei Eigenbedarf, vorbehaltlich der Garantiebedingungen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Ist der Basisfuß zugleich die hintere Modulstütze?
Nein. Der Basisfuß bildet das vordere, niedrige Modulauflager. Für die erhöhte Rückseite wird die zur Systemanordnung passende Modulstütze eingesetzt.
An welcher Schiene wird der Basisfuß montiert?
Er ist für das Einklicken in die novotegra Grundschiene 150-30 des Flachdachsystems II vorgesehen. Eine beliebige C-Schiene oder ein Flachdach-III-Basiselement ist nicht derselbe Anschluss.
