novotegra Zugbänder Flachdach III
Normaler Preis
€7,94
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Lasten zwischen Reihen verteilen:
Die Zugbänder koppeln die vorgesehenen Systempunkte, statt einzelne Modulbereiche unverbunden zu lassen. -
Passende Länge für die Kopplung:
Die verschiedenen Längen ermöglichen den Anschluss an die jeweils geplanten Abstände im freigegebenen Flachdachsystem. -
Schlankes Winkelprofil:
Das 20 × 20-mm-Profil bildet die Verbindung, ohne die breite Auflagefläche einer zusätzlichen Grundschiene zu benötigen.
Beschreibung

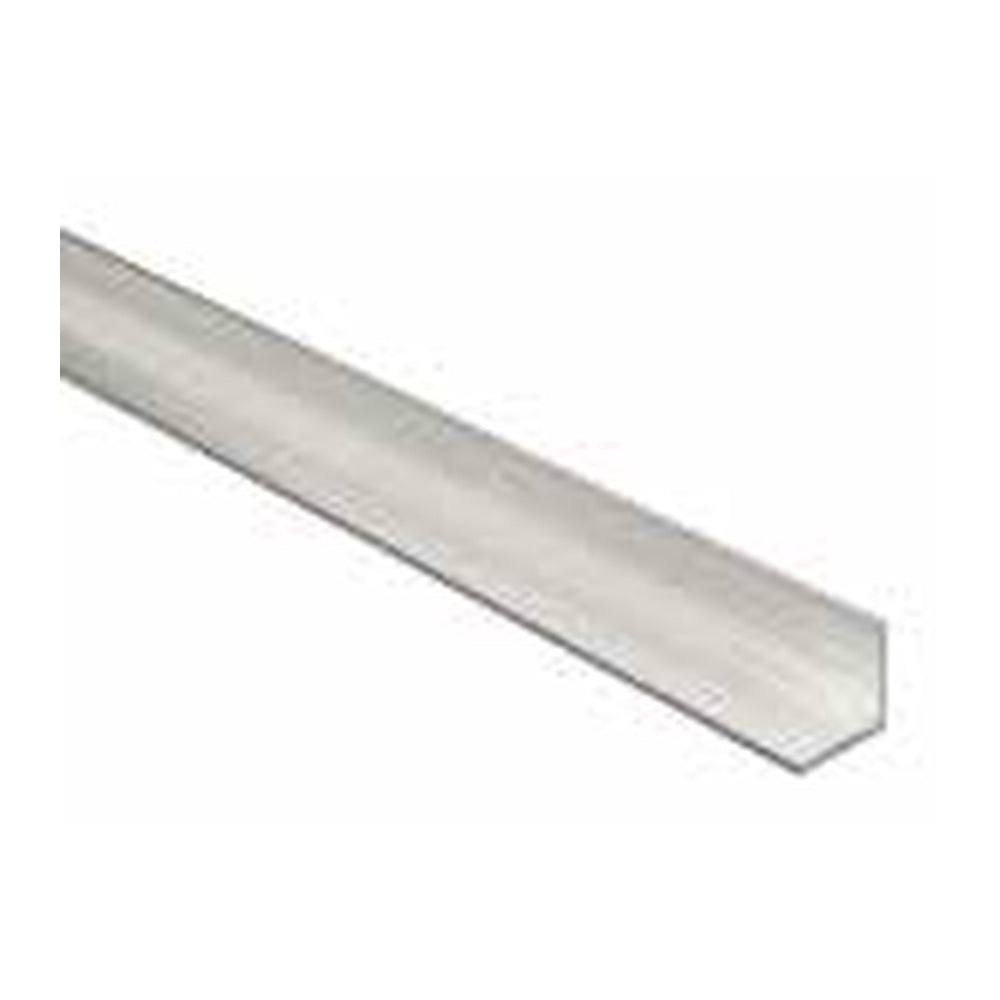

Die novotegra Zugbänder koppeln benachbarte Teile der Flachdach-Unterkonstruktion zur Lastumlagerung. Ihr Aluminium-Winkelprofil misst 20 × 20 mm bei 1,5 mm Materialstärke. Im Ost-West-Aufbau von Flachdach II werden sie an den Modulstützen befestigt; in Flachdach III erfolgt die Anbindung an die vorgesehenen Verbinder- oder Abschluss-Sets.
Die angebotenen Längen dürfen nicht pauschal demselben System zugeordnet werden: 1,85 und 4,45 m sind hier für Flachdach II beschrieben. Die Ausführungen mit 2 und 2,4 m sind auch für Flachdach III vorgesehen. Welche Länge und wie viele Zugbänder benötigt werden, bestimmt die Planung des gekoppelten Modulfelds.
Die angebotenen Längen dürfen nicht pauschal demselben System zugeordnet werden: 1,85 und 4,45 m sind hier für Flachdach II beschrieben. Die Ausführungen mit 2 und 2,4 m sind auch für Flachdach III vorgesehen. Welche Länge und wie viele Zugbänder benötigt werden, bestimmt die Planung des gekoppelten Modulfelds.
⚙️ Technische Daten
Bauteil: Zugband zur Lastumlagerung
Werkstoff: Aluminium
Winkelprofil: 20 × 20 mm
Materialstärke: 1,5 mm
1,85 m, 03-001474: Flachdach II Ost-West
4,45 m, 03-001443: Flachdach II Ost-West
2 m, 03-001680: Flachdach II Ost-West und Flachdach III
2,4 m, 03-001530: Flachdach II Ost-West und Flachdach III
Anschluss Flachdach II: Modulstützen
Anschluss Flachdach III: vorgesehene Verbinder- oder Abschluss-Sets
Anzahl und Position: nach Lastumlagerungsplanung
Werkstoff: Aluminium
Winkelprofil: 20 × 20 mm
Materialstärke: 1,5 mm
1,85 m, 03-001474: Flachdach II Ost-West
4,45 m, 03-001443: Flachdach II Ost-West
2 m, 03-001680: Flachdach II Ost-West und Flachdach III
2,4 m, 03-001530: Flachdach II Ost-West und Flachdach III
Anschluss Flachdach II: Modulstützen
Anschluss Flachdach III: vorgesehene Verbinder- oder Abschluss-Sets
Anzahl und Position: nach Lastumlagerungsplanung
📦 Lieferumfang
1 × novotegra Zugband 20 × 20 × 1,5 mm in der gewählten Länge
🔒 Garantie
12 Jahre Herstellergarantie ab Installation für Endkunden bei Eigenbedarf, vorbehaltlich der Garantiebedingungen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Flachdach II Ost-West: 1,85 m (03-001474), 2 m (03-001680), 2,4 m (03-001530) und 4,45 m (03-001443). Flachdach III: 2 m und 2,4 m. Die Anschlussstellen unterscheiden sich je System.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Sind alle angebotenen Zugbänder für Flachdach III vorgesehen?
Nein. Die 1,85- und 4,45-m-Ausführungen sind hier Flachdach II Ost-West zugeordnet. Für Flachdach III sind die angebotenen 2- und 2,4-m-Ausführungen beschrieben.
Werden die Zugbänder in beiden Systemen gleich befestigt?
Nein. Flachdach II nutzt die vorgesehenen Anschlüsse an den Modulstützen. Bei Flachdach III werden die Zugbänder an den zugeordneten Verbinder- oder Abschluss-Sets montiert. Position und Verschraubung folgen der jeweiligen Anleitung.
