PV auf dem Schrägdach: das passende Montagesystem für jede Eindeckung

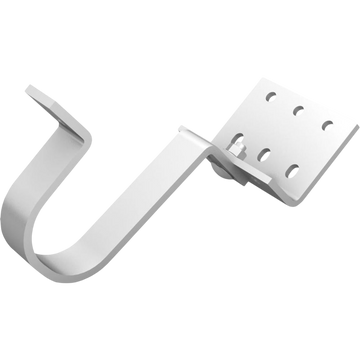

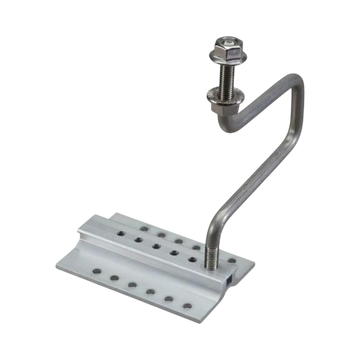

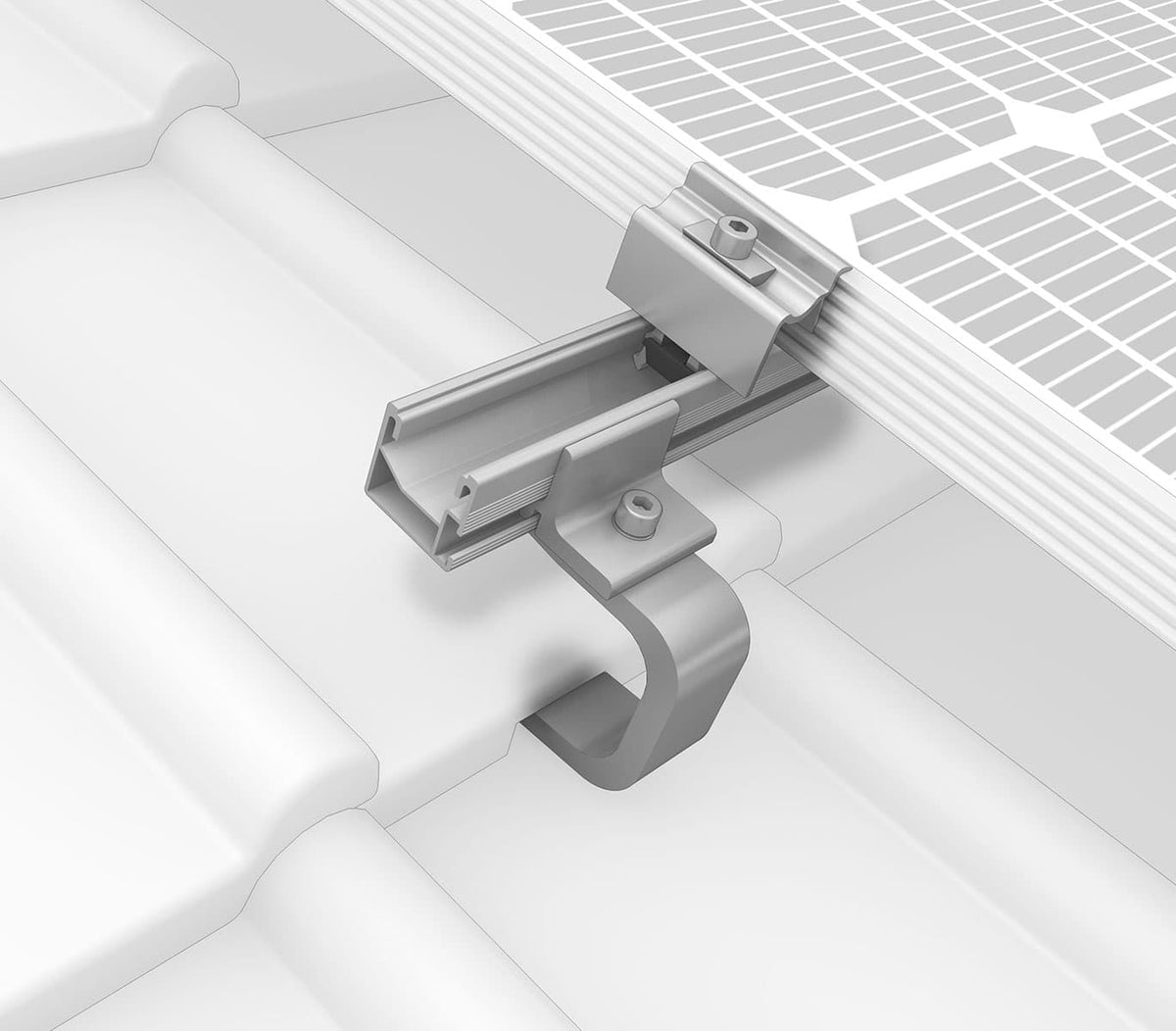

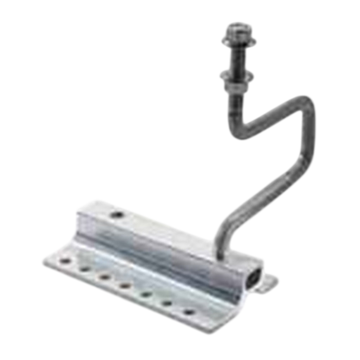

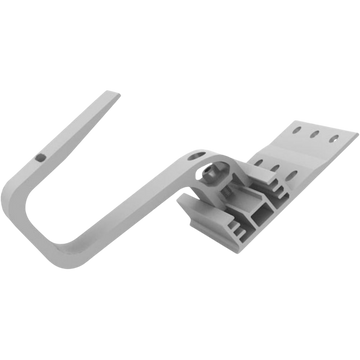

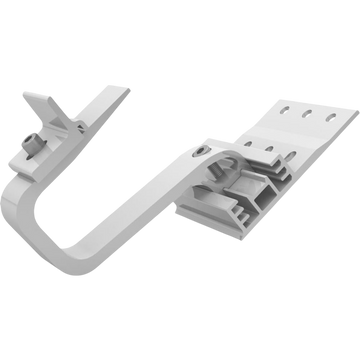

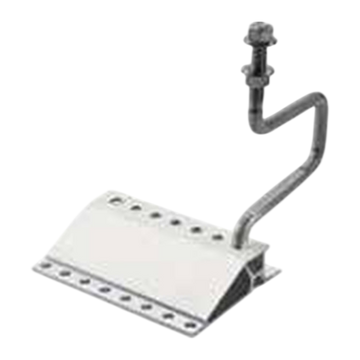

Auf Pfannen- und Falzziegeln ist der Dachhaken am Sparren die Standardlösung, darauf kommen Schienen und Modulklemmen. Bei K2 sind das zum Beispiel SolidHook oder SingleHook, bei novotegra die Dachhaken flex M10 oder ZD M12. Die Hakenvariante richtet sich nach Lattenhöhe, Ziegelüberdeckung und Last. Der Befestigungs-Finder zeigt die passende Lösung für deine Eindeckung.

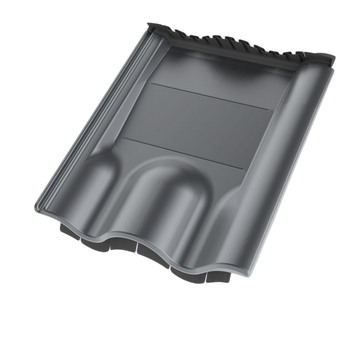

Wenn der Haken sonst auf dem Ziegel darunter aufliegt, ja. Unter Last würde der Haken den Ziegel sonst brechen – novotegra fordert zum Beispiel 6 mm Luft. Lässt sich der Ziegel nicht sauber bearbeiten, etwa bei Betondachsteinen, ist ein Metallersatzziegel die bessere Lösung.

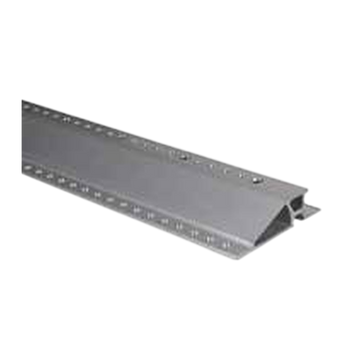

Dann braucht es eine tragende Zwischenebene. novotegra bietet dafür das Longboard ZD 30 an, ein 2,4 m langes Grundprofil, das fehlende Sparrenpositionen überbrückt. Wie es befestigt und belastet werden darf, legt die Systemstatik fest. Dachhaken nur in die Dachlatte zu schrauben, ist keine Lösung.

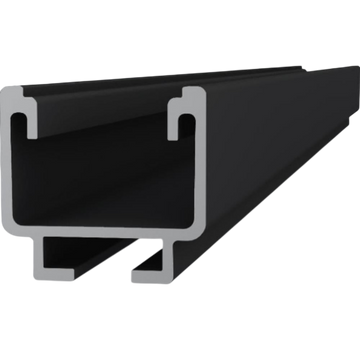

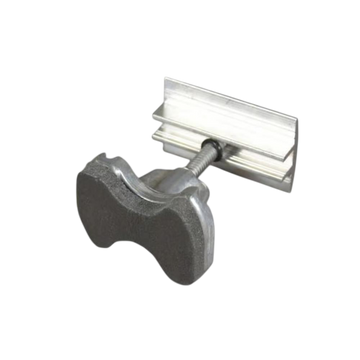

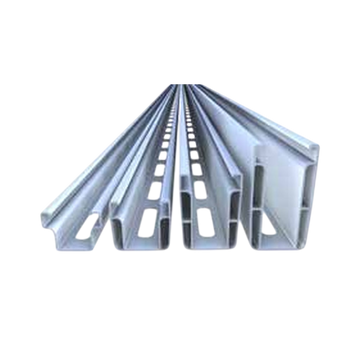

Beide bieten vollständige Systeme für Ziegel-, Sonder- und Blechdächer. Unterschiede gibt es im Aufbau: K2 arbeitet mit SolidRail- und SingleRail-Schienen, novotegra mit C-Schienen, in denen Kabel geführt werden können, und optional mit einem Einlegesystem für die Module. Welches System besser passt, hängt von Eindeckung, Statik und Modul ab – wir liefern beide und beraten dich dazu.

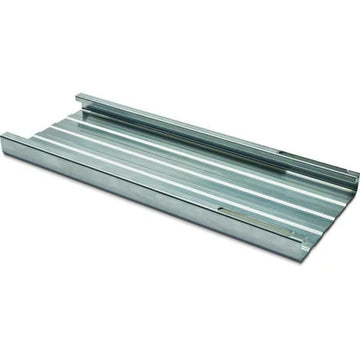

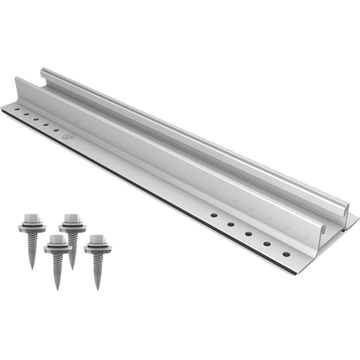

Meist nicht. Kurzschienen wie K2 MiniRail oder die novotegra Kurzprofile werden direkt auf die Hochsicken geschraubt und abgedichtet, die Module darauf geklemmt. Voraussetzung sind eine ausreichende Blechstärke – üblich sind mindestens 0,4 mm Stahl oder 0,5 mm Aluminium – und ein Profil, das zum System passt.

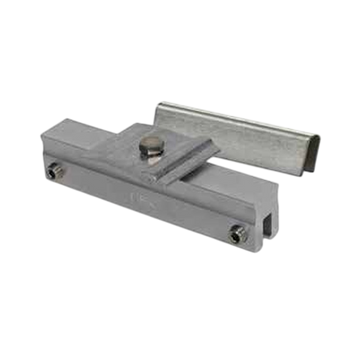

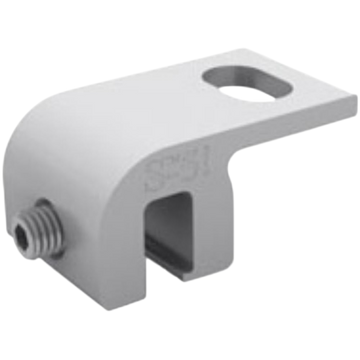

Ja, mit Falzklemmen ohne Durchdringung der Dachhaut. Bei Kupfer muss Edelstahl zwischen Aluminiumklemme und Falz, damit keine Kontaktkorrosion entsteht: K2 bietet dafür ein Edelstahl-Inlay, novotegra eigene Kupfer-Sets mit Edelstahlsattel. Vorher Falzform, Blechdicke und die Freigaben des Dachherstellers prüfen.

Das ergibt sich aus der Statik, nicht aus einer Faustzahl. Schnee- und Windlastzone, Gebäudehöhe, Lage auf dem Dach, Schienentyp und Modulformat bestimmen den Abstand. Die Planungssoftware des Herstellers berechnet daraus Hakenanzahl und Stückliste – am Rand und in den Ecken sind es mehr als in der Feldmitte.

Ob ein Schneefang vorgeschrieben ist, regeln Landesbauordnung und örtliche Vorgaben, etwa über Gehwegen und Eingängen. Module sind glatter als Ziegel, Schnee rutscht deshalb schneller ab. Für das Einlegesystem bietet novotegra Einlegeschienen mit Schneestopp-Steg, die den Modulrahmen vor abrutschendem Schnee schützen.
